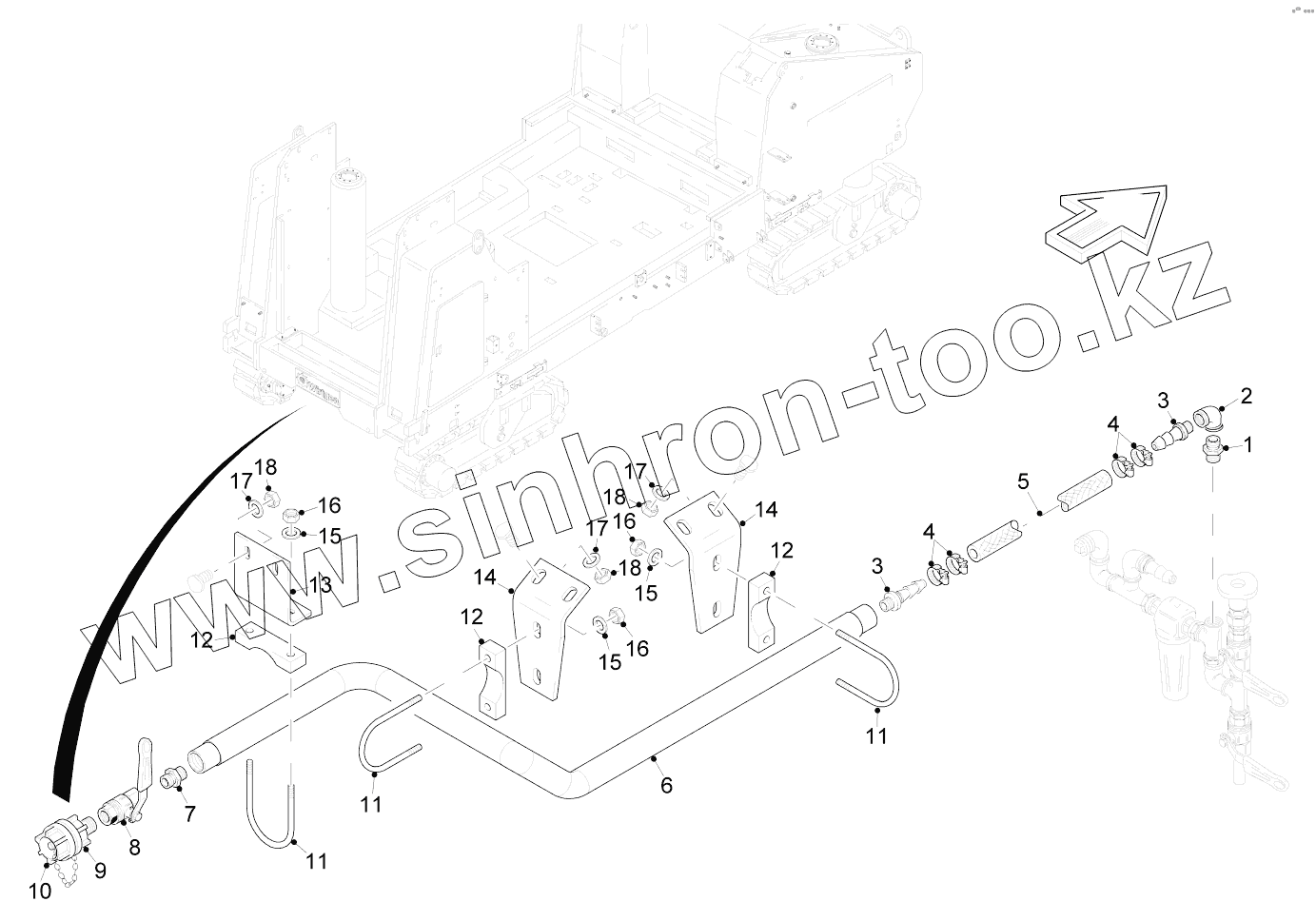

Каталог запасных частей к технике: WIRTGEN W1900. WATER FILLING REAR

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
4
4
5
6
7
8
9
10
11
11
11
12
12
12
13
14
14
15
15
15
16
16
16
17
17
17
18
18
18
Позиция на иллюстрации Заводской номер детали Название детали
1 40119 TWIN NIPPLE
2 70646 ANGLE
3 132108 THREADED SOCKET
4 3305 HOSE CLAMP
5 11538 PVC HOSE
6 147739 PIPE
7 68077 HEX NIPPLE, REDUCING
8 36988 BALL-CLOSURE COCK
9 37907 COUPLING
10 15526 COUPLING
11 17283 PIPE CLIP
12 41697 PIPE BASE PLATE
13 69554 PIPE BRACKET
14 69553 PIPE BRACKET
15 4828 WASHER
16 5193 HEXAGON NUT
17 5275 WASHER
18 5269 HEXAGON NUT
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
