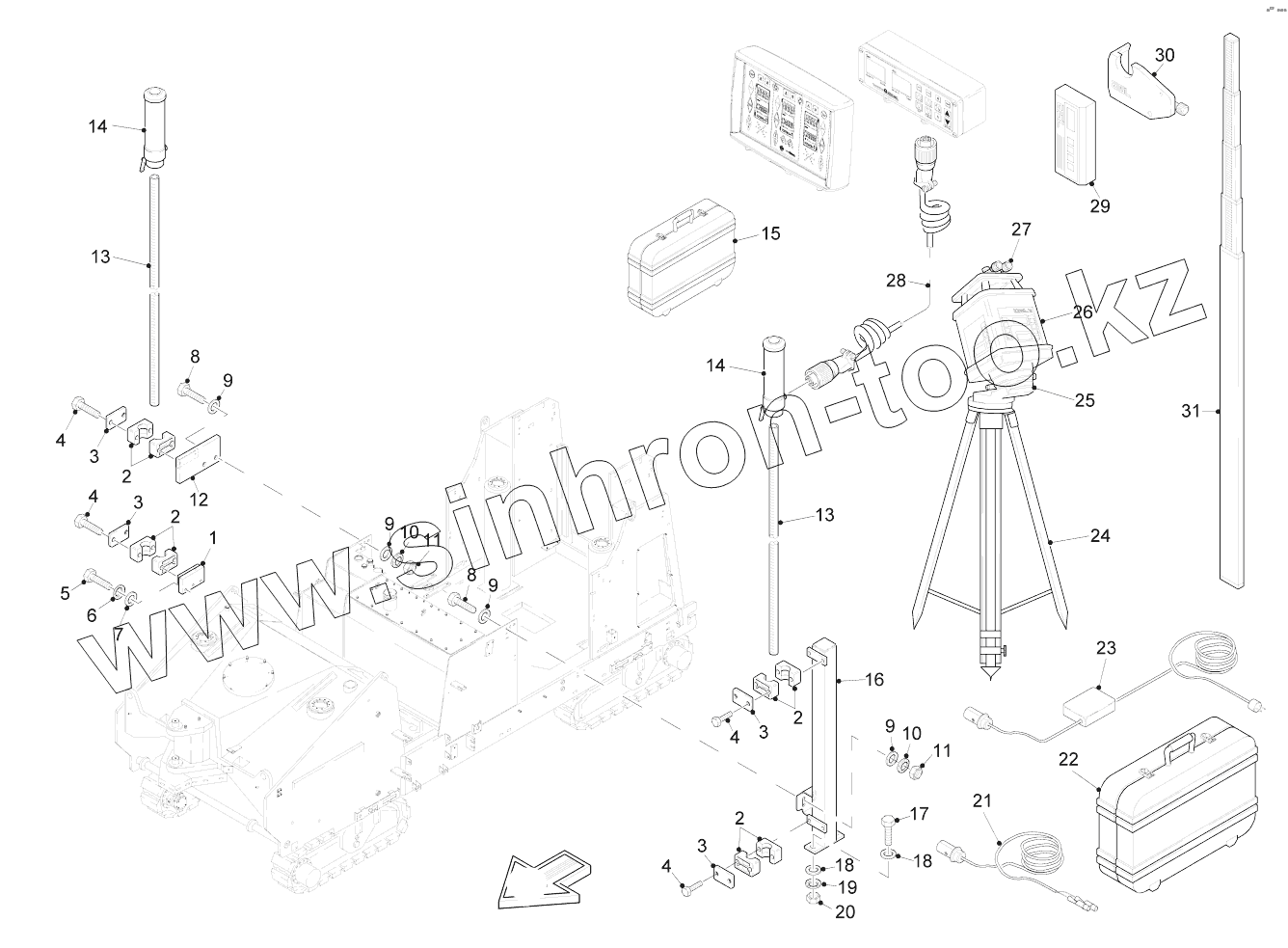

Каталог запасных частей к технике: WIRTGEN W1900. LASER CONTROL
1
2
2
2
2
3
3
3
3
4
4
4
4
5
6
7
8
8
9
9
9
9
10
10
11
11
12
13
13
14
14
15
16
17
18
18
19
20
21
22
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 104857 | SUPPORT | |
| 2 | 81262 | PIPE CLIP | |
| 3 | 61115 | COVER PLATE | |
| 4 | 19030 | SCREW | |
| 5 | 5943 | SCREW | |
| 6 | 5803 | WASHER | |
| 7 | 5800 | WASHER | |
| 8 | 4264 | SCREW | |
| 9 | 5195 | WASHER | |
| 10 | 5197 | WASHER | |
| 11 | 5193 | HEXAGON NUT | |
| 12 | 104827 | SUPPORT | |
| 13 | 109649 | ALUMINIUM TUBE | |
| 14 | 112162 | LASERSENSOR | |
| 15 | 101402 | CARRYING CASE | |
| 16 | 104053 | MOUNTING DEVICE | |
| 17 | 4221 | SCREW | |
| 18 | 5274 | WASHER | |
| 19 | 5271 | WASHER | |
| 20 | 5268 | HEXAGON NUT | |
| 21 | 101393 | BATTERY CABLE | |
| 22 | 101395 | CARRYING CASE | |
| 23 | 101394 | BATTERY CHARGER | |
| 24 | 101396 | SUPPORT | |
| 25 | 101392 | ANGLE BRACKET | |
| 26 | 101391 | LASER TRANSMITTER | |
| 27 | 102688 | ADJUSTMENT OPTICS | |
| 28 | 58615 | SPIRAL CABLE | |
| 29 | 102686 | DETECTOR | |
| 30 | 102687 | SUPPORT | |
| 31 | 102689 | TELESCOP-LEVELLING BAR |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
