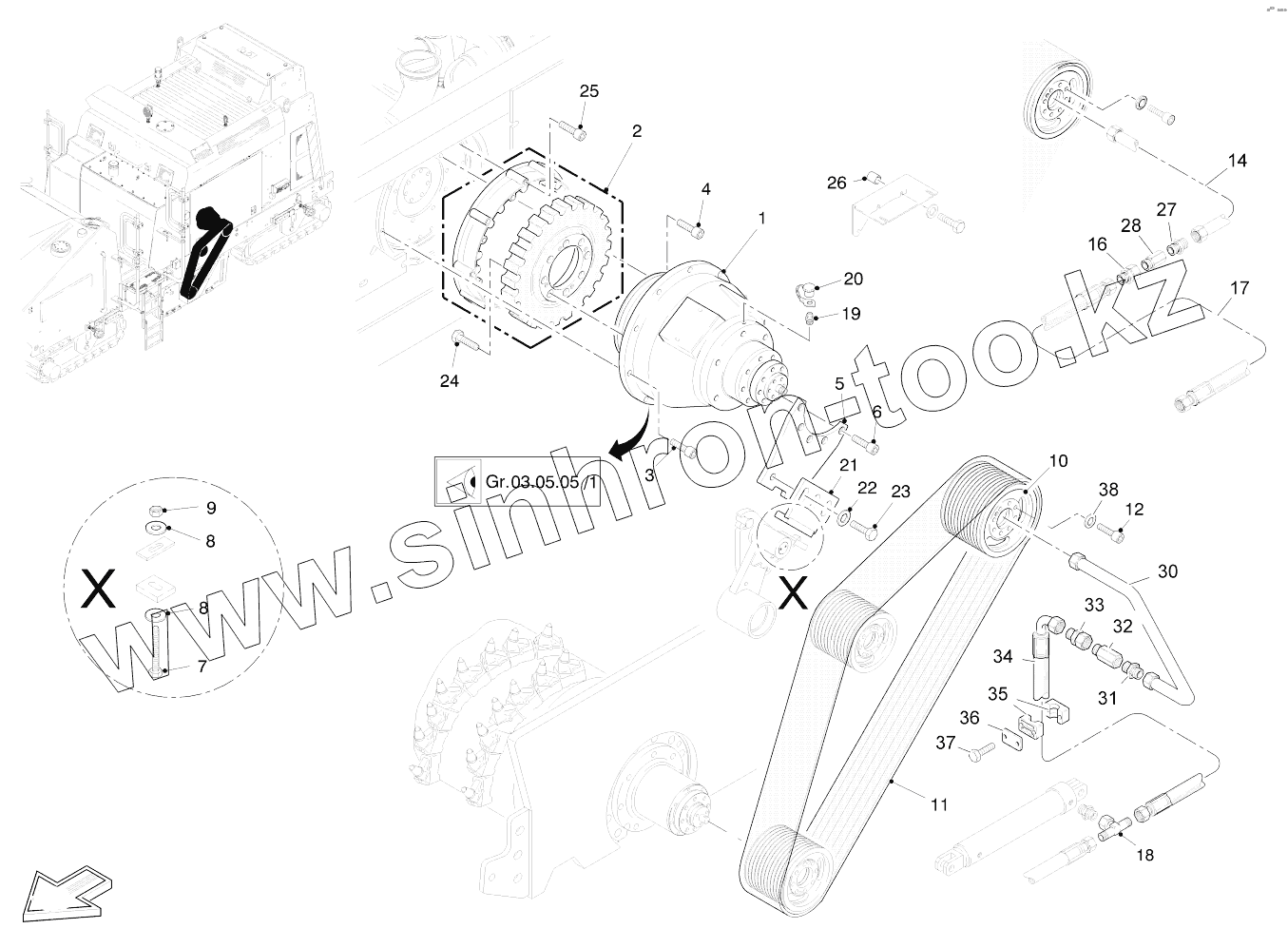

Каталог запасных частей к технике: WIRTGEN W1900. DRIVE MILL.DRUM FB1300/1500

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

8

9

10

11

12

14

16

17

18

19

20

21

22

23

24

25

26

27

28

30

31

32

33

34

35

36

37

38

Позиция на иллюстрации	Заводской номер детали		Название детали
1	159244		COUPLING
2	159243		COUPLING
3	4419		SCREW
4	4417		SCREW
5	159936		SUPPORT PLATE
6	4416		SCREW
7	4436		SCREW
8	23935		WASHER
9	5156		HEXAGON NUT
10	142158		V-BELT PULLEY
11	143377		POWER BELT COMPOUND UNIT
12	4489		SCREW
14	2052420		CONNECTION PIPE
16	56630		FEMALE STUD COUPLING
17	1645		HYDRAULIC HOSE
18	19567		ADJUSTABLE EQUAL TEE
19	1105		GREASING NIPPLE
20	11181		CAP
21	159241		CONSOLE
22	36126		WASHER
23	10359		SCREW
24	75899		SCREW
25	82045		SCREW
26	131876		PIPE
27	1126		MALE STUD COUPLING
28	78148		NONRETURN VALVE
30	2088514		PIPE
31	1126		MALE STUD COUPLING
32	78148		NONRETURN VALVE
33	56630		FEMALE STUD COUPLING
34	49225		HYDRAULIC HOSE
35	9093		PIPE CLIP
36	4128		COVER PLATE
37	5945		SCREW
38	65604		STRAIN WASHER

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
