Каталог запасных частей к технике: WIRTGEN W1900. BRACKET CONTR.UNITS/TERM.BOXES

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
2
3
3
3
3
4
4
4
4
4
4
4
4
5
5
5
5
5
5
5
5
6
6
6
6
6
6
6
6
7
7
7
7
7
7
7
7
8
8
8
8
9
9
9
9
10
10
10
10
11
11
11
11
12
12
13
13
14
14
15
15
16
16
17
17
18
19
20
20
21
22
23
24
25
26

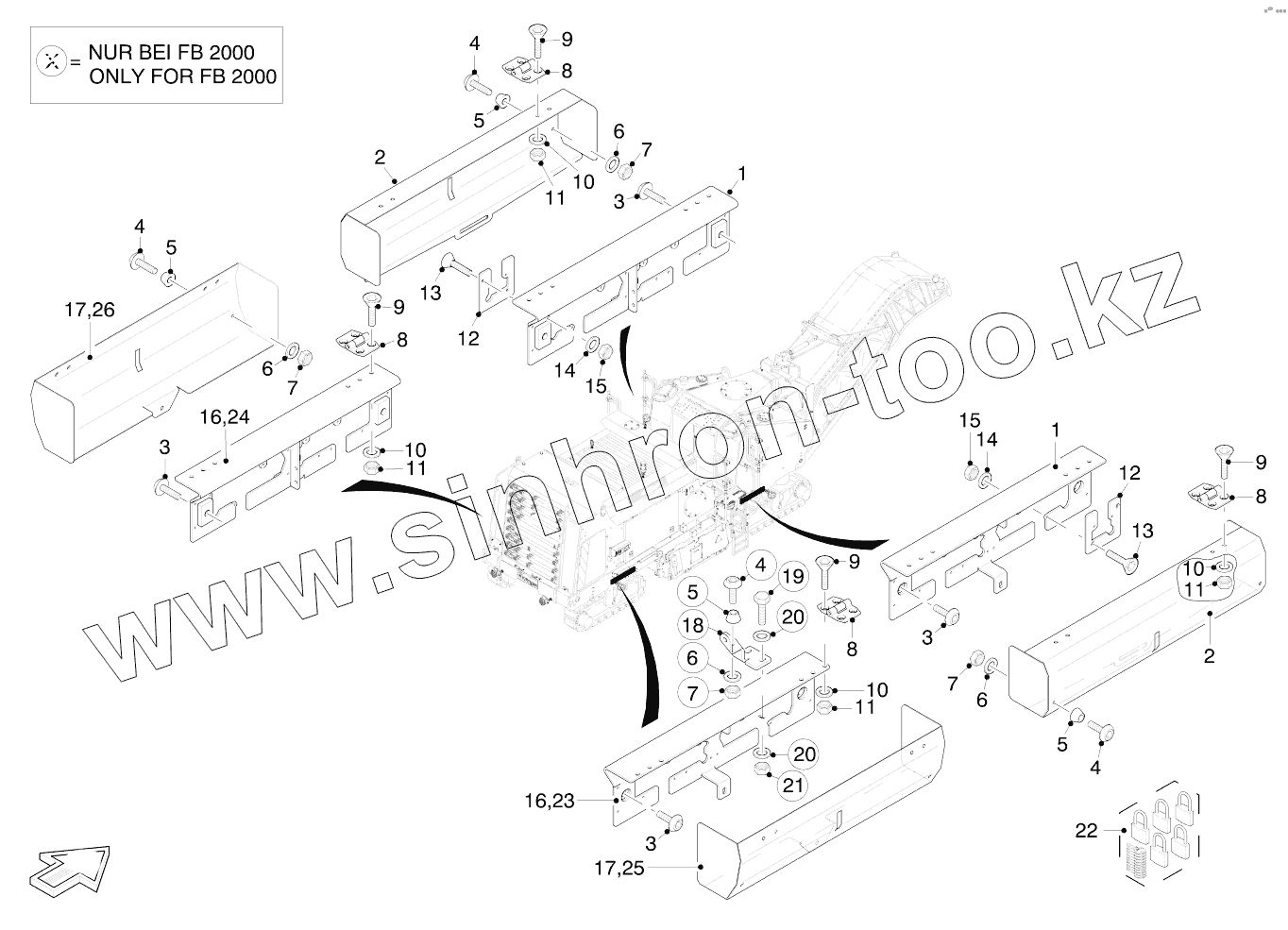

Позиция на иллюстрации Заводской номер детали Название детали
1 176616 PLATE
2 176592 PROTECTING CAP
3 170146 SCREW
4 131621 SCREW
4 131621 SCREW
5 133137 SILENTBLOC
5 133137 SILENTBLOC
6 5801 WASHER
6 5801 WASHER
7 32783 HEXAGON NUT
7 32783 HEXAGON NUT
8 176695 HINGE
9 179306 SCREW
10 5800 WASHER
11 46115 HEXAGON NUT
12 178280 ADAPTER PLATE
13 21894 SCREW
14 31632 WASHER
15 9379 HEXAGON NUT
16 178340 PLATE
17 178342 PROTECTING CAP
18 178396 BENT PART
19 5941 SCREW
20 5799 WASHER
21 46115 HEXAGON NUT
22 164727 PADLOCK
23 176616 PLATE
24 197063 PLATE
25 176594 PROTECTING CAP
26 197351 PROTECTING CAP
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
