Каталог запасных частей к технике: WIRTGEN W1500. MILLING UNIT FB1500 FCS

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

6

6

6

7

7

7

7

8

8

8

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

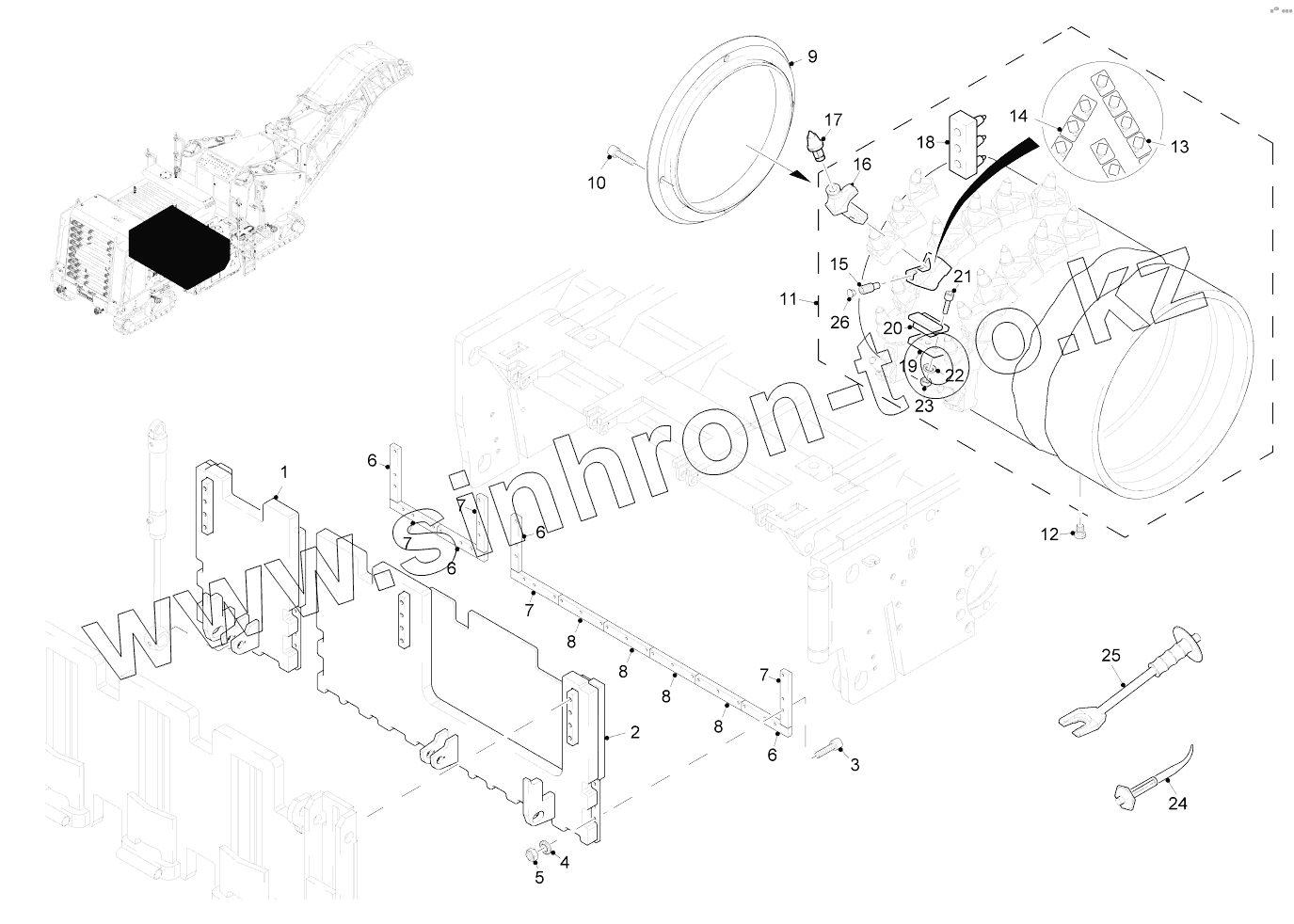

Позиция на иллюстрации	Заводской номер детали		Название детали
1	135674		SCRAPER BLADE,BASE PART
2	135675		SCRAPER BLADE,BASE PART
3	4419		SCREW
4	5271		WASHER
5	5269		HEXAGON NUT
6	146457		SCRAPER BLADE B 248 L TYPE2
7	146458		SCRAPER BLADE B 248 R TYPE 2
8	146456		SCRAPER BLADE B 248 TYPE2
9	128237		COVER
10	4577		SCREW
11	135830		DRUM FB1500 HT3 LA15 AW3
12	12186		SCREWED SEALING PLUG
13	79996		PICK SUPP.BASE SECT.HT3 185 RI
14	79995		PICK SUPP.BASE SECT.HT3 185 LE
15	79998		RETAINER SCREW HT3 M24X2
16	128299		PICK SUPPORT HT3 PLUS D20
17	72260		STANDARD PICKS D20
18	69902		EDGE PROTECTOR 3-ER
19	37972		EJECTOR BLOC
20	44097		EJECTOR WIDTH 250
21	4633		SCREW
22	5160		WASHER
23	5156		HEXAGON NUT
24	45275		EJECTOR DRIFT FOR PICKS
25	28812		TOOL PULLER
26	126110		PLUG HT3

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
