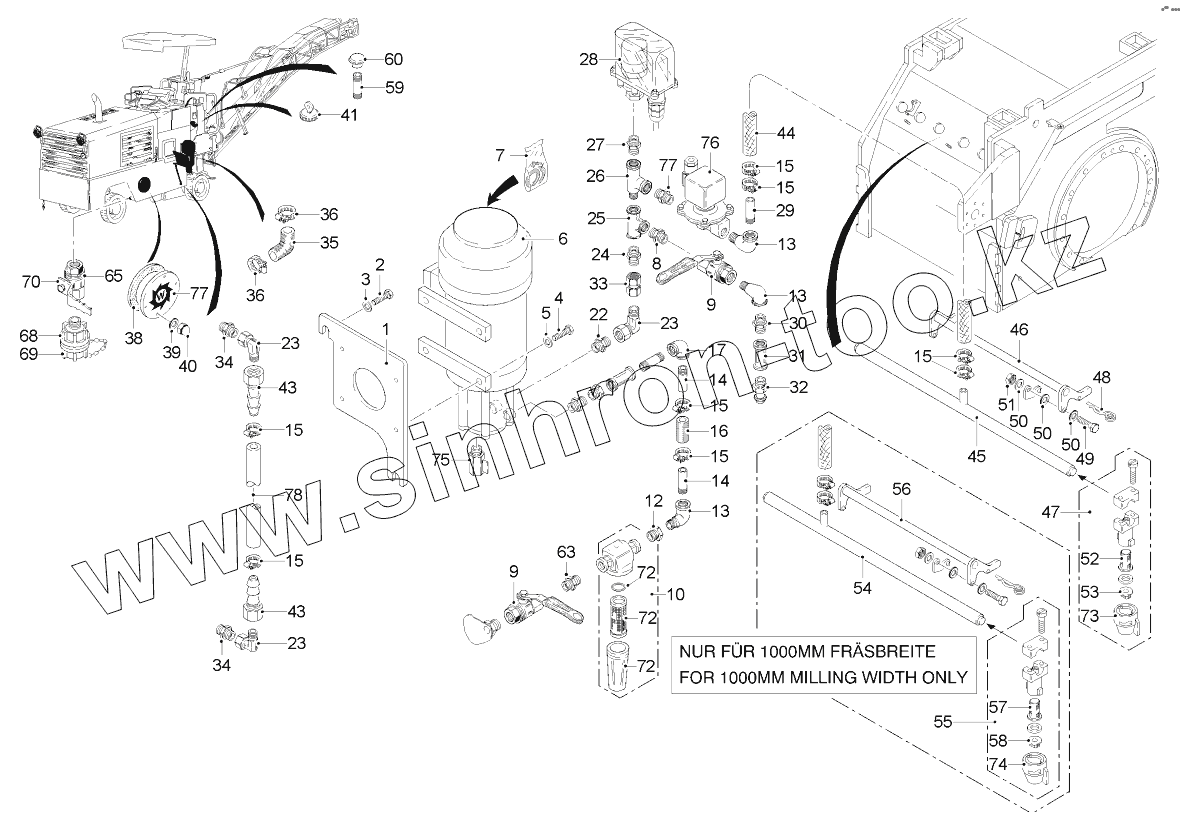

Каталог запасных частей к технике: WIRTGEN W1000L. WATER SYSTEM
1
2
3
4
5
6
7
8
9
9
10
12
13
13
13
14
14
15
15
15
15
15
15
15
16
17
22
23
23
23
24
25
26
27
28
29
30
31
32
33
34
34
35
36
36
38
39
40
41
43
43
44
45
46
47
48
49
50
50
50
51
52
53
54
55
56
57
58
59
60
63
65
68
69
70
72
72
72
73
74
75
76
77
77
78
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 101403 | PLATE | |
| 2 | 4219 | SCREW | |
| 3 | 5275 | WASHER | |
| 4 | 5941 | SCREW | |
| 5 | 5799 | WASHER | |
| 6 | 2073216 | WATER PUMP ELECTRIC WITH DRIVE | |
| 7 | 15617 | SEALING KIT FOR PUMP | |
| 8 | 5022 | TWIN NIPPLE | |
| 9 | 7166 | BALL-CLOSURE COCK | |
| 10 | 6555 | WATER FILTER | |
| 11 | 6556 | WATER FILTER INSERT | |
| 12 | 7258 | REDUCING BUSH | |
| 13 | 5605 | ANGLE | |
| 14 | 9530 | WELD-ON CONNECTOR | |
| 15 | 3289 | HOSE CLAMP | |
| 16 | 10099 | PVC HOSE | |
| 17 | 5603 | ANGLE | |
| 18 | 16918 | TWIN PIPE NIPPLE | |
| 19 | 14977 | PIPE FITTING | |
| 20 | 5089 | REDUCING BUSH | |
| 21 | 5021 | TWIN NIPPLE | |
| 22 | 1126 | MALE STUD COUPLING | |
| 23 | 31428 | ADJUSTABLE MALE STUD ELBOW | |
| 24 | 96410 | MALE STUD COUPLING | |
| 25 | 5916 | T-PIECE | |
| 26 | 40453 | T-PIECE | |
| 27 | 40457 | HEX NIPPLE, REDUCING | |
| 28 | 16020 | PRESSURE MONITOR | |
| 29 | 20254 | PIPE SOCKET | |
| 30 | 40122 | HEX NIPPLE, REDUCING | |
| 31 | 5096 | SOCKET | |
| 32 | 42174 | UNIVERSAL ADAPTER | |
| 33 | 51005 | STRAIGHT COUPLING | |
| 34 | 3551 | MALE STUD COUPLING | |
| 35 | 40415 | RUBBER BEND | |
| 36 | 3304 | WORM DRIVE HOSE CLIP | |
| 37 | 2000 | CONTAINER SEAL | |
| 38 | 6336 | PROFILED SEAL | |
| 39 | 5274 | WASHER | |
| 40 | 6219 | CAP NUT | |
| 41 | 3353 | TANK CAP | |
| 43 | 199211 | HOSE SUPPORT | |
| 44 | 10099 | PVC HOSE | |
| 45 | 100323 | DISTRIBUTOR PIPE | |
| 46 | 100326 | HOLDER | |
| 47 | 71765 | NOZZLE UNIT | |
| 48 | 7890 | SPRING PIN | |
| 49 | 4181 | SCREW | |
| 50 | 5206 | WASHER | |
| 51 | 12247 | HEXAGON NUT | |
| 52 | 74328 | VALVE FOR NOZZLE UNIT | |
| 53 | 15827 | NOZZLE | |
| 54 | 70573 | DISTRIBUTOR PIPE | |
| 55 | 112127 | NOZZLE UNIT | |
| 56 | 74991 | HOLDER | |
| 57 | 74328 | VALVE FOR NOZZLE UNIT | |
| 58 | 15827 | NOZZLE | |
| 59 | 16917 | TWIN NIPPLE | |
| 60 | 15401 | VENTILATION CAP | |
| 63 | 95234 | HEX NIPPLE, REDUCING | |
| 65 | 36988 | BALL-CLOSURE COCK | |
| 68 | 37907 | COUPLING | |
| 69 | 15526 | COUPLING | |
| 70 | 111755 | HANDLE | |
| 71 | 6557 | FILTER HOUSING | |
| 72 | 16117 | O-RING SEAL | |
| 73 | 113310 | CAP | |
| 74 | 113310 | CAP | |
| 75 | 103962 | BALL-CLOSURE COCK | |
| 76 | 2061071 | SOLENOID VALVE | |
| 77 | 5022 | TWIN NIPPLE | |
| 78 | 10099 | PVC HOSE |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
