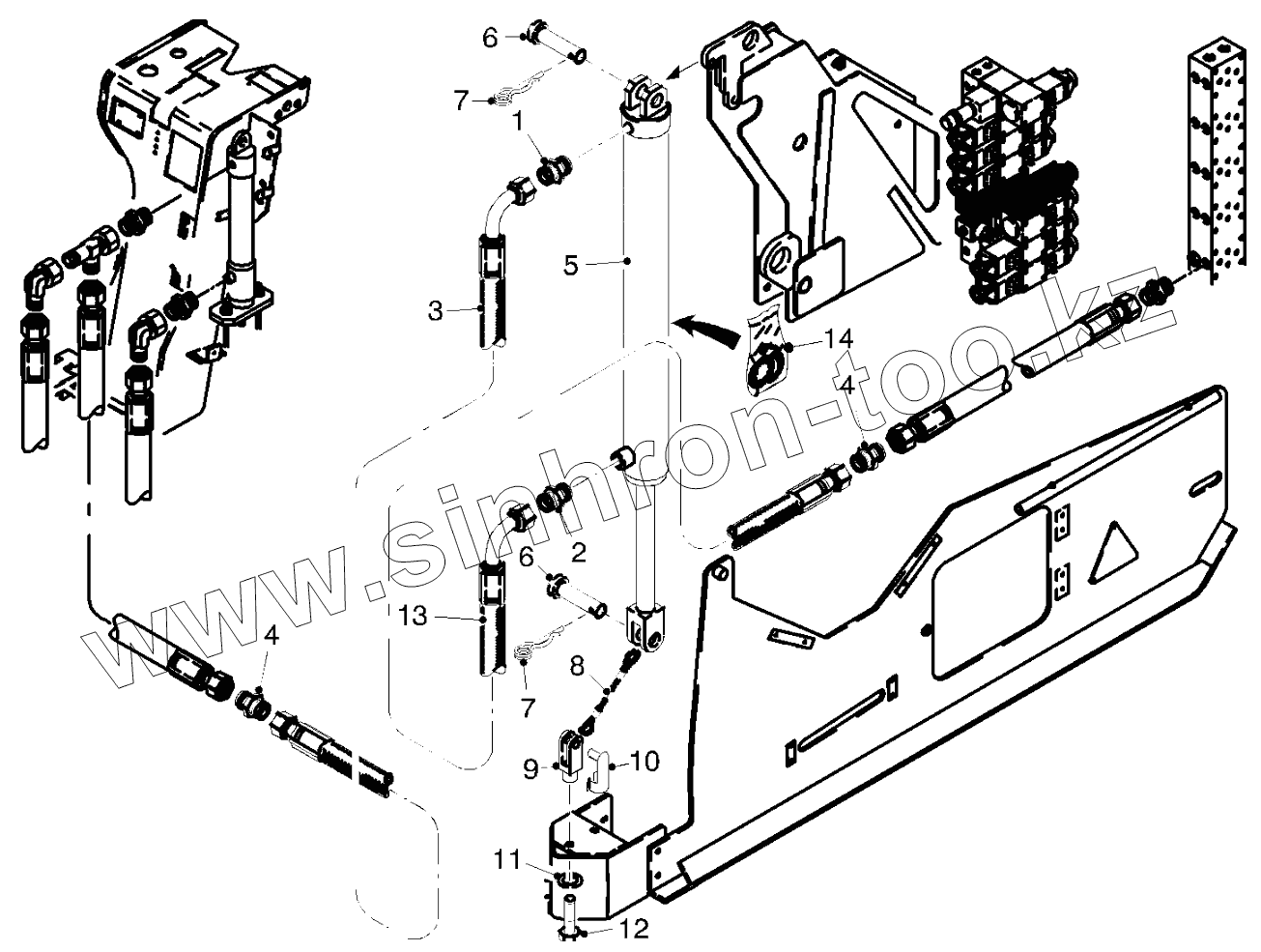

Каталог запасных частей к технике: WIRTGEN W1000L. CUTT.DRUM UNIT-SIDE PLATES

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
4
5
6
6
7
7
8
9
10
11
12
13
14
Позиция на иллюстрации Заводской номер детали Название детали
1 78043 MALE STUD COUPLING
2 72625 THROTTLE CONNECTOR
3 31418 HYDRAULIC HOSE
4 2886 STRAIGHT COUPLING
5 3266 HYDRAULIC CYLINDER
6 1322 BOLT
7 7535 SPRING PIN
8 54780 WIRE ROPE
9 19403 FORK HEAD
10 51402 PIN CLIP
11 4829 WASHER
12 4301 SCREW
13 17118 HYDRAULIC HOSE
14 6394 SET OF SEALS
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
