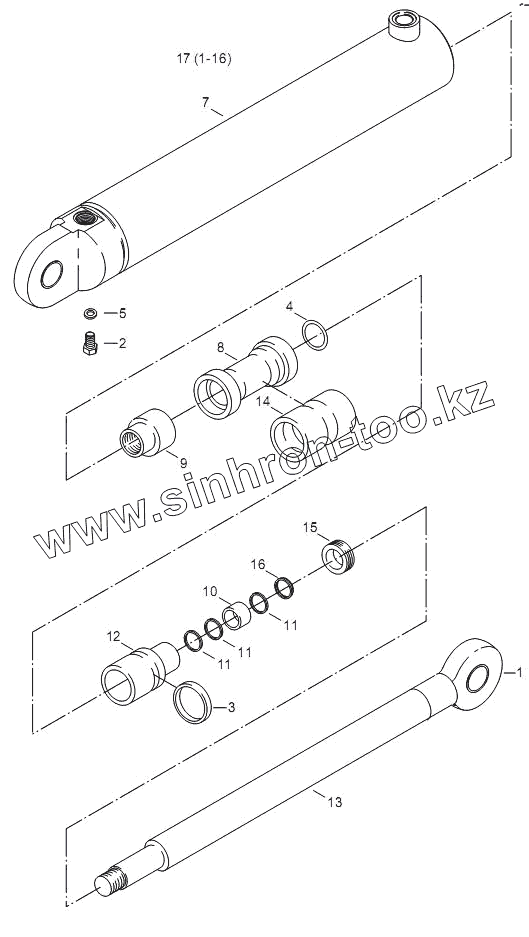

Каталог запасных частей к технике: WAY LOCUST L-853. Гидроцилиндр
1
1
2
3
4
5
7
8
9
10
11
11
11
12
13
14
15
16
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 00076002 | ПОДШИПНИК | |
| 2 | 00076010 | БОЛТ | |
| 3 | 00076015 | О-КОЛЬЦО | |
| 4 | 00076016 | О-КОЛЬЦО | |
| 5 | 00076017 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | |
| 7 | 11072007 | ЦИЛИНДР С КРЫШКОЙ | |
| 8 | 00079005 | ПОРШЕНЬ | |
| 9 | 00079007 | ГАЙКА | |
| 10 | 00079008 | МАНЖЕТА | |
| 11 | 00079009 | ВОДЯЩЕЕ КОЛЬЦО | |
| 12 | 00079010 | ПЕРЕДНЯЯ КРЫШКА | |
| 13 | 11072013 | ШТОК С ПОДШИПНИКОМ | |
| 14 | 00076013 | МАНЖЕТА | |
| 15 | 00079015 | ГАЙКА КРЫШКИ | |
| 16 | 00079016 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | |
| 17 | 11064001 | ГИДРОЦИЛИНДР |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
