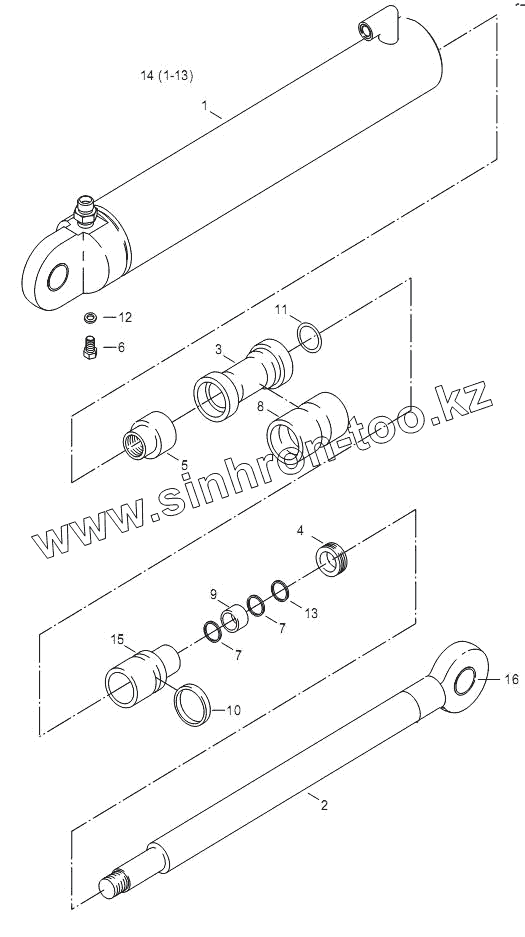

Каталог запасных частей к технике: WAY LOCUST L-853. Гидроцилиндр
1
1
2
3
4
5
6
7
7
8
9
10
11
12
13
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 11071001 | ЦИЛИНДР С КРЫШКОЙ | |
| 2 | 11071002 | ШТОК С ПОДШИПНИКОМ | |
| 3 | 11071003 | ПОРШЕНЬ | |
| 4 | 11071004 | ГАЙКА КРЫШКИ | |
| 5 | 00079007 | ГАЙКА | |
| 6 | 00076010 | БОЛТ | |
| 7 | 00076022 | ВОДЯЩЕЕ КОЛЬЦО | |
| 8 | 11071008 | МАНЖЕТА | |
| 9 | 00079008 | МАНЖЕТА | |
| 10 | 11071010 | О-КОЛЬЦО | |
| 11 | 00076016 | О-КОЛЬЦО | |
| 12 | 00076017 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | |
| 13 | 00079016 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | |
| 14 | 11064002 | ГИДРОЦИЛИНДР | |
| 15 | 11071015 | ПЕРЕДНЯЯ РЫШКА | |
| 16 | 11071016 | ПОДШИПНИК |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
