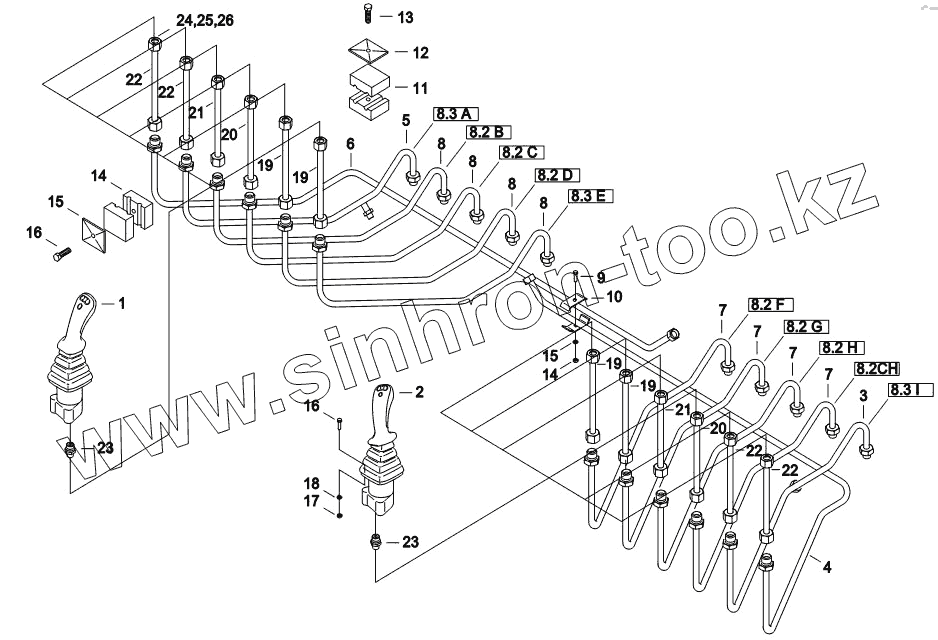

Каталог запасных частей к технике: WAY LOCUST L-753. Управление распределителя
1
2
3
4
5
6
7
7
7
7
8
8
8
8
9
10
11
11
12
12
13
13
14
15
16
17
18
19
19
19
19
20
20
21
21
22
22
22
22
23
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 07081104 | ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ | |
| 2 | 07081105 | ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ | |
| 3 | 07081006 | ТРУБОПРОВОД | |
| 4 | 07081007 | ТРУБОПРОВОД | |
| 5 | 07081008 | ТРУБОПРОВОД | |
| 6 | 07081009 | ТРУБОПРОВОД | |
| 7 | 07081010 | ТРУБОПРОВОД | |
| 8 | 07081011 | ТРУБОПРОВОД | |
| 9 | 00031046 | БОЛТ | |
| 10 | 00081034 | ЗАПОНКА | |
| 11 | 07081014 | СТАНИНА | |
| 12 | 07081015 | ПЛАСТИНА | |
| 13 | 07081016 | БОЛТ | |
| 14 | 01061006 | ГАЙКА | |
| 15 | 00020019 | ПРОКЛАДКА | |
| 16 | 14084016 | БОЛТ | |
| 17 | 00081060 | ГАЙКА | |
| 18 | 00081061 | ПРОКЛАДКА | |
| 19 | 01083031 | ШЛАНГ | |
| 20 | 01083031 | ШЛАНГ | |
| 21 | 01083031 | ШЛАНГ | |
| 22 | 01083031 | ШЛАНГ | |
| 23 | 07081043 | ШТУЦЕР | |
| 24 | 00081107 | ГАЙКА | |
| 25 | 00081108 | КОЛЬЦО | |
| 26 | 00081109 | ВКЛАДЫШ |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
