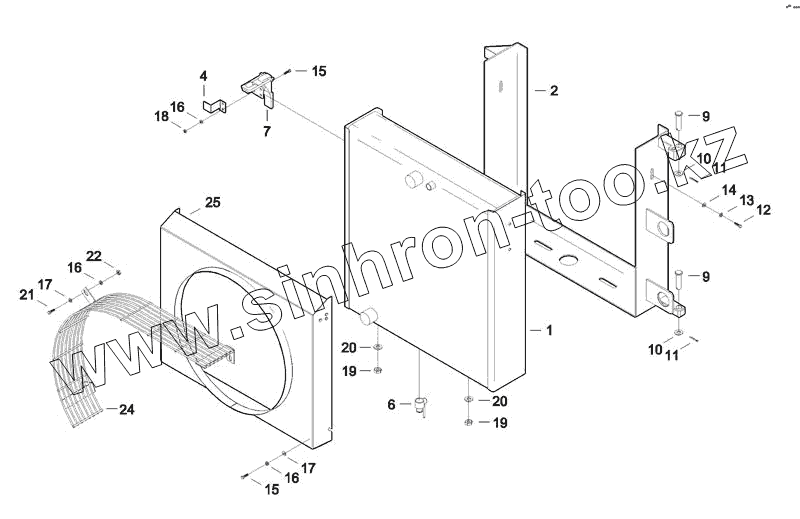

Каталог запасных частей к технике: WAY LOCUST L-753. Охлаждающая система
1
2
4
6
7
9
9
10
10
11
11
12
13
14
15
15
16
16
16
17
17
18
19
19
20
20
21
22
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 00174073/1 | ХОЛОДИЛЬНИК КОМБИНИРОВАННЫЙ | |
| 2 | 11173002 | РАМА | |
| 4 | 11173004 | УПОР | |
| 6 | 00174003 | СЛИВНОЙ КРАН | |
| 7 | 11173007 | ЗАТВОР | |
| 8 | 11173008 | ПАЛЕЦ | |
| 9 | 11173009 | ПАЛЕЦ | |
| 10 | 00111038 | ПРОКЛАДКА | |
| 11 | 07110015 | ШПЛИНТ ЗОЛЯТОР | |
| 12 | 01092018 | БОЛТ | |
| 13 | 00020019 | ПРОКЛАДКА | |
| 14 | 00020018 | ПРОКЛАДКА | |
| 15 | 02121018 | БОЛТ | |
| 16 | 00031055 | ПРОКЛАДКА | |
| 17 | 00020012 | ПРОКЛАДКА | |
| 18 | 01083033 | ГАЙКА | |
| 19 | 01071017 | ГАЙКА | |
| 20 | 09151019 | ПРОКЛАДКА | |
| 21 | 08120030 | БОЛТ | |
| 22 | 00081060 | ГАЙКА | |
| 24 | 11173024 | РЕШЁТКА | |
| 25 | 12173025 | ТУННЕЛЬ РАДИАТОРА |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
