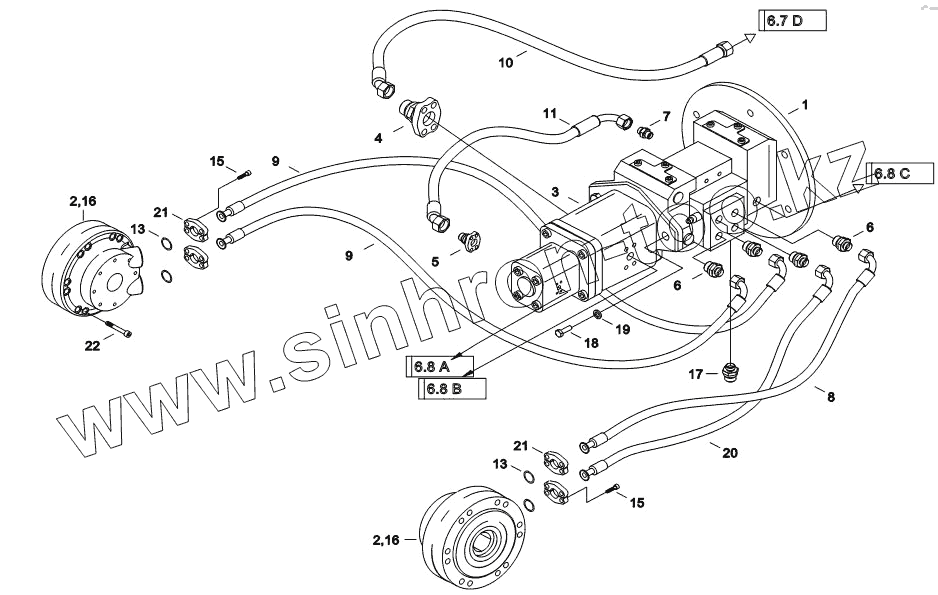

Каталог запасных частей к технике: WAY LOCUST L-753. Гидравлическая система
1
2
2
3
4
5
6
6
7
8
9
9
10
11
13
13
15
15
17
17
17
18
19
20
21
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 14061001 | НАСОСЫ | |
| 2 | 08061002 | ГИДРОБАЗА | |
| 3 | 14061003 | НАСОСЫ | |
| 4 | 14061004 | ФЛАНЕЦ | |
| 5 | 14061005 | ФЛАНЕЦ | |
| 6 | 14061006 | ШТУЦЕР | |
| 7 | 09062019 | ШТУЦЕР | |
| 8 | 14061008 | ШЛАНГ | |
| 9 | 11061005 | ШЛАНГ | |
| 10 | 14061010 | ШЛАНГ | |
| 11 | 14061011 | ШЛАНГ | |
| 13 | 07061024 | О-КОЛЬЦО | |
| 15 | 07061029 | БОЛТ | |
| 17 | 14061017 | ШТУЦЕР | |
| 18 | 00272015 | БОЛТ | |
| 19 | 08120012 | ШАЙБА | |
| 20 | 14065020 | ШЛАНГ | |
| 21 | 11061014 | ФЛАНЕЦ | |
| 22 | 07061026 | БОЛТ |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
