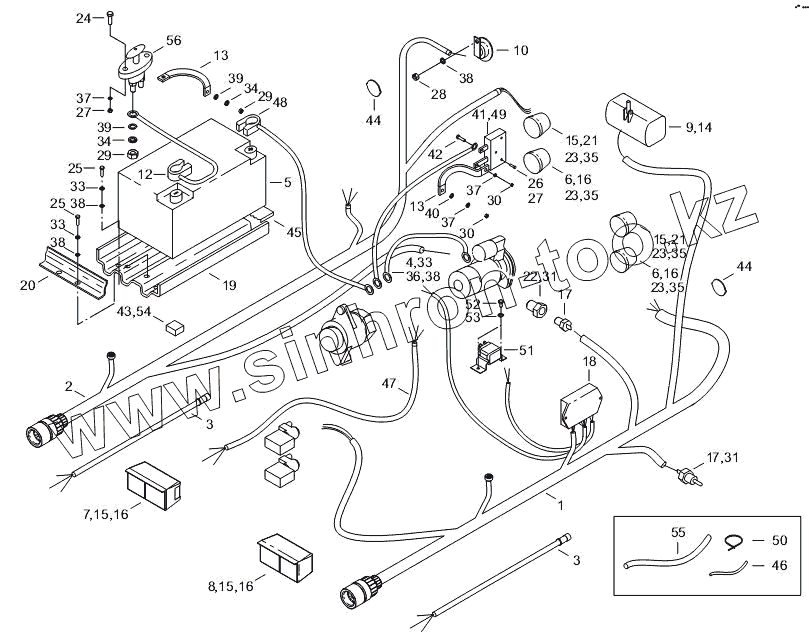

Каталог запасных частей к технике: WAY LOCUST L-753. Электрооборудование рамы

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
4
5
6
6
7
8
9
10
12
13
13
14
15
15
15
15
16
16
16
16
17
17
18
19
20
21
21
22
23
23
23
23
24
24
25
25
26
27
27
28
29
29
30
30
31
31
33
33
33
34
34
35
35
35
35
36
37
37
37
38
38
38
38
39
39
40
41
42
43
44
44
45
46
47
48
49
50
51
52
53
54
55
56
Позиция на иллюстрации Заводской номер детали Название детали
1 14101001 ПУЧОК РАМЫ
2 11201002 ПУЧОК РАМЫ
3 11101003 ПУЧОК КРЫЛЬЕВ
4 14101004 СВОБОДНЫЕ ПРОВОДА
5 07101004 АККУМУЛЯТОР
6 08101006 ЗАДНИЙ СВЕТ ЖОЛТЫЙ
7 07110017 СВЕТ ПЕРЕДНИЙ ПРАВЫЙ
8 07110018 ГРУППОВЫЙ СВЕТ ПЕРЕДНИЙ ЛЕВЫЙ
9 07101006/1 ФАРА
10 00101021 ГУДОК
12 07101025 КЛЕММА АККУМУЛЯТОРА
13 00101025 ПОЯС МАССЫ
14 00254035 ЛАМПОЧКА
15 00252032 ЛАМПОЧКА
16 00111026 ЛАМПОЧКА
17 06134004 ДАТЧИК ТЕМПЕРАТУРЫ
18 00106066 РЕЛЕ
19 07101016 ДЕРЖАТЕЛЬ АККУМУЛЯТОРА
20 08101045 СТОПОР
21 08101005 ЗАДНИЙ СВЕТ КРАСНЫЙ
22 07101029 ШТУЦЕР
23 07050033 БОЛТ
24 08101022 БОЛТ
25 00020009 БОЛТ
26 07101042 БОЛТ
27 00081060 ГАЙКА
28 00020016 ГАЙКА
29 00050011 ГАЙКА
30 00031049 ГАЙКА
31 00083008 УПЛОТНИТЕЛЬНОЕ КОЛЬЦО
32 00020012 ПРОКЛАДКА
33 00020018 ПРОКЛАДКА
34 00083021 ПРОКЛАДКА
35 00111035 ПРОКЛАДКА
36 00081064 ПРОКЛАДКА
37 00031055 ПРОКЛАДКА
38 00020019 ПРОКЛАДКА
39 00020029 ПРОКЛАДКА
40 00031052 ПРОКЛАДКА
41 00101010 РОЗЕТКА АККУМУЛЯТОРА
42 00120033 БОЛТ
43 00101018 ВЫКЛЮЧАТЕЛЬ
44 11260025 ОТРАЖАТЕЛЬ СВЕТА
45 07101033 РЕЗИНА
46 14101046 ИЗОЛЯЦИЯ
47 14101047 ПУЧОК
48 07101009 КЛЕМА АККУМУЛЯТОРА
49 00101006 ЩИТОК
50 08432018 ПЕРЕВЯЗОЧНАЯ ЛЕНТА
51 07401040 РЕЛЕ
52 09083038 БОЛТ
53 00050022 ПРОКЛАДКА
54 00154020 ГАЙКА
55 13101048 ОXРAНА
56 07201056 ВЫКЛЮЧАТЕЛЬ МАССЫ
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
