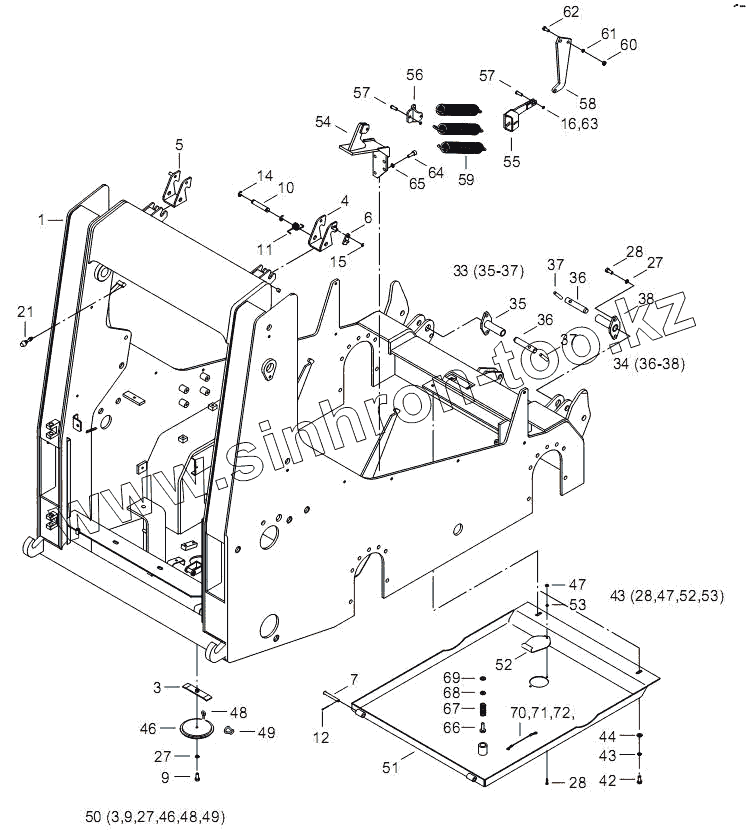

Каталог запасных частей к технике: WAY LOCUST L-752. Рама

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
3
3
4
5
6
7
9
9
10
11
12
14
15
16
21
27
27
27
28
28
28
33
34
35
35
36
36
36
36
37
37
37
37
38
38
42
43
43
44
46
46
47
47
48
48
49
49
50
51
52
52
53
53
54
55
56
57
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
Позиция на иллюстрации Заводской номер детали Название детали
1 7020001 РАМА
3 20021 КОНСОЛЬ
4 20003 ЧЕЛЮСТЬ ПРАВАЯ
5 20002 ЧЕЛЮСТЬ ЛЕВАЯ
6 20015 СТОПОР
7 7020007 ЦАПФА
9 63045 БОЛТ
10 20014 ЦАПФА
11 20007 ПРУЖИНА
12 7020012 ШПЛИНТ
13 20025 КОЛЬЦО
14 7020014 КОЛЬЦО
15 7020015 КОЛЬЦО
16 83021 ШАЙБА
17 20029 ШАЙБА
18 1071010 БОЛТ
19 7020019 КОЛЬЦО
20 7020020 ЗАМОК
21 7020021 БОЛТ
22 7020022 ПРОБКА
24 62033 УПЛОТНИТЕЛЬНОЕ КОЛЬЦО
25 7050020 ПРОБКА
26 7020026 КОЛЬЦО
27 20019 ПРОКЛАДКА
28 1050017 БОЛТ
33 7020033 АРРЕТИРОВАНИЕ КАБИНЫ
34 7020034 АРРЕТИРОВАНИЕ КАБИНЫ
35 7020035 КОРПУС
36 7020036 ЦАПФА
37 7020037 РЫЧАЖОК
38 7020038 КОРПУС
42 8020041 БОЛТ
43 171024 ПРОКЛАДКА
44 111038 ПРОКЛАДКА
45 11020059 ДНО
46 7020046 ПРОБКА
47 9121032 ГАЙКА
48 7020048 УШКО
49 7020049 КАРАБИН
50 7020050 ПРОБКА
51 11020054 ДНО
52 7020052 КРЫШКА
53 20018 ПРОКЛАДКА
54 7020054 КОНСОЛЬ
55 11020071 ТЯГА
56 11020067 КОРОМЫСЛО
57 12020055 ЦАПФА
58 07020058 КОНСОЛЬ
59 00151021 ПРУЖИНА
60 00031049 ГАЙКА
61 00031054 ПРОКЛАДКА
62 01071010 БОЛТ
63 09121067 ШПЛИНТ
64 00272015 БОЛТ
65 00031052 ПРОКЛАДКА
66 11020078 КЛАПАН
67 11020080 ПРУЖИНА
68 11020079 ПРОКЛАДКА
69 11020081 КОЛЬЦО
70 11091036 ТРОСИК
71 00120041 ТРУБКА
72 00120041 ТРУБКА
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
