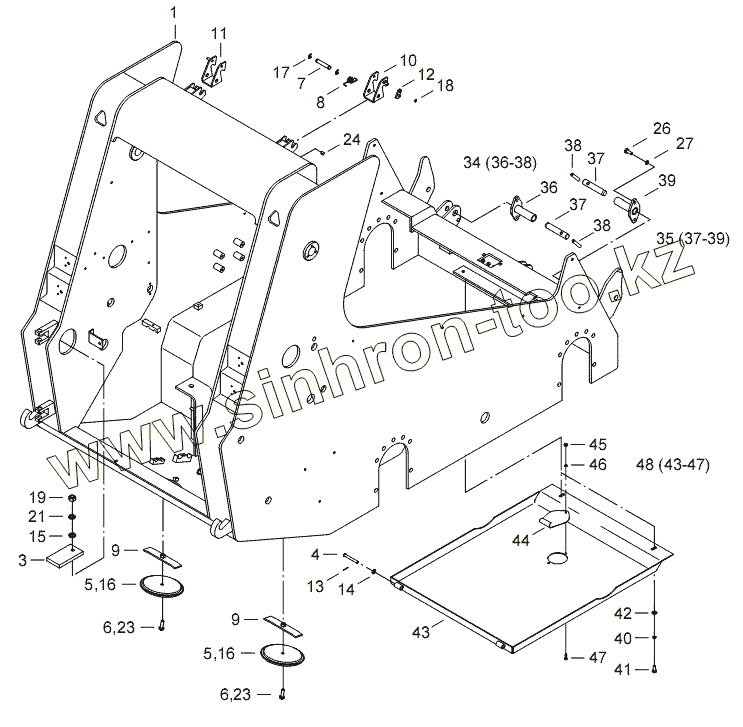

Каталог запасных частей к технике: WAY LOCUST L-1203. Рама комплектная

Тип техники

Марка

Модель

Схема

1

3

4

5

5

6

6

7

8

9

9

10

11

12

13

14

15

16

16

17

18

19

21

23

23

24

26

27

34

35

36

36

37

37

37

38

38

38

39

39

41

42

43

43

44

45

46

47

47

48

Позиция на иллюстрации	Заводской номер детали		Название детали
1	08020001		РАМА
3	08020003		ПРОТИВОВЕС
4	07020007		ЦАПФА
5	00020022		ПРОБКА
6	00063045		БОЛТ
7	00020014		ЦАПФА
8	00020007		ПРУЖИНА
9	00020021		КОНСОЛЬ
10	00020003		ЧЕЛЮСТЬ ПРАВАЯ
11	00020002		ЧЕЛЮСТЬ ЛЕВАЯ
12	00020015		СТОПОР
13	07020012		ШПЛИНТ
14	00083021		ПРОКЛАДКА
15	00111038		ПРОКЛАДКА
16	00020025		КОЛЬЦО
17	07020014		КОЛЬЦО
18	07020015		КОЛЬЦО
19	00450011		ГАЙКА
21	00171024		ШАЙБА
23	07020019		УПЛОТНИТЕЛЬНОЕ КОЛЬЦО
24	07020020		ЗАМОК
26	01050017		БОЛТ
27	00020019		ПРОКЛАДКА
33	00111019		ПРУЖИНА
34	07020033		АРРЕТИРОВАНИЕ КАБИНЫ
35	07020034		АРРЕТИРОВАНИЕ КАБИНЫ
36	07020035		КОРПУС
37	07020036		ЦАПФА
38	07020037		РЫЧАЖОК
39	07020038		КОРПУС
41	08020041		БОЛТ
42	00111038		ПРОКЛАДКА
43	08020043		ДНО
44	11020055		КРЫШКА
45	09121032		ГАЙКА
46	00020018		ПРОКЛАДКА
47	01050017		БОЛТ
48	08020048		ДНО

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
