Каталог запасных частей к технике: WAY LOCUST L-1203. Отопление

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

7

7

8

9

10

11

11

12

12

12

12

13

14

14

15

16

17

18

18

19

20

21

22

23

24

25

26

26

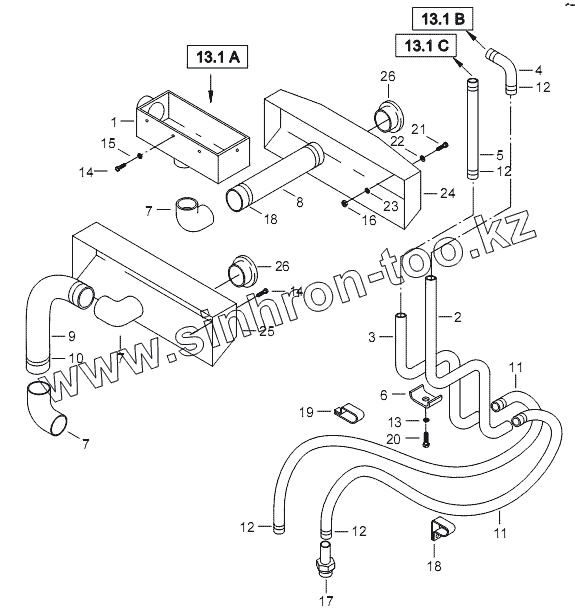

Позиция на иллюстрации	Заводской номер детали		Название детали
1	07130002		РАСПРЕДЕЛЕНИЕ ВОЗДУХА
2	07130008		ТРУБКА
3	07130009		ТРУБКА
4	07130010		ШТУЦЕР
5	07130011		ШЛАНГ
6	07130014		ЗАПОНКА
7	07130015		ШТУЦЕР
8	01130014		ШЛАНГ
9	01130014		ШЛАНГ
10	00212029		ХОМУТ
11	07130019		ШЛАНГ
12	07130020		ХОМУТ
13	00020019		ПРОКЛАДКА
14	00105022		БОЛТ
15	00132014		ПРОКЛАДКА
16	00081060		ГАЙКА
17	00132042		ШТУЦЕР
18	00131043		ЗАПОНКА
19	07050031		ЗАПОНКА
20	00067025		БОЛТ
21	01151021		БОЛТ
22	00031055		ПРОКЛАДКА
23	00081061		ПРОКЛАДКА
24	07130055		КРЫШКА
25	07130056		КРЫШКА ЗАДНЯЯ
26	01151019		ОБДУВКА
27	00131036		БОЛТ
28	07130041		ВКЛАДЫШ
29	00103018		ГАЙКА
30	00081060		ГАЙКА
31	07130047		РУКОЯТКА
32	01155013		УПЛОТНЕНИЕ
33	07082024		КОЛЬЦО
34	00020012		ПРОКЛАДКА
35	00020024		ШПЛИНТ
36	00050007		УПРУГОЕ ГНЕЗДО
37	00020010		БОЛТ

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
