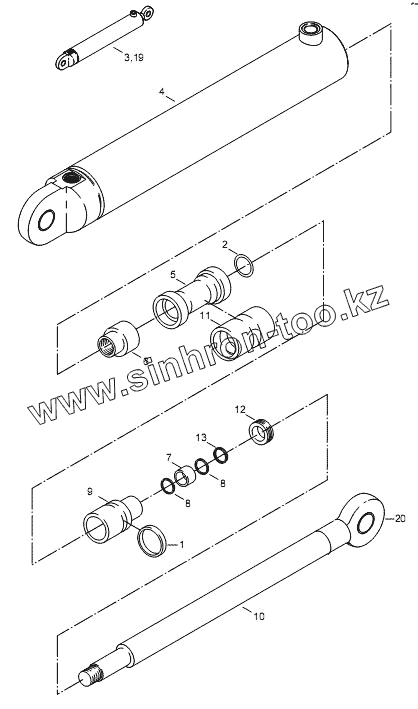

Каталог запасных частей к технике: WAY LOCUST L-1203. Гидроцилиндр
1
2
3
4
5
6
7
8
8
9
10
11
12
13
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 00187029 | О-КОЛЬЦО | |
| 2 | 00066011 | О-КОЛЬЦО | |
| 3 | 08064028 | ГИДРОЦИЛИНДР | |
| 4 | 08072004 | ЦИЛИНДР С КРЫШКОЙ | |
| 5 | 08071005 | ПОРШЕНЬ | |
| 6 | 08071006 | ГАЙКА | |
| 7 | 08071007 | МАНЖЕТА | |
| 8 | 08071008 | ВОДЯЩЕЕ КОЛЬЦО | |
| 9 | 08071009 | ПЕРЕДНЯЯ КРЫШКА | |
| 10 | 08072010 | ШТОК С ПОДШИПНИКОМ | |
| 11 | 08071011 | МАНЖЕТА | |
| 12 | 08071012 | ГАЙКА КРЫШКИ | |
| 13 | 08071013 | СТИРАТЕЛЬНОЕ КОЛЬЦО | |
| 19 | 08071019 | НАБОР УПЛОТНЕНИЙ | |
| 20 | 08071020 | ПОДШИПНИК |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
