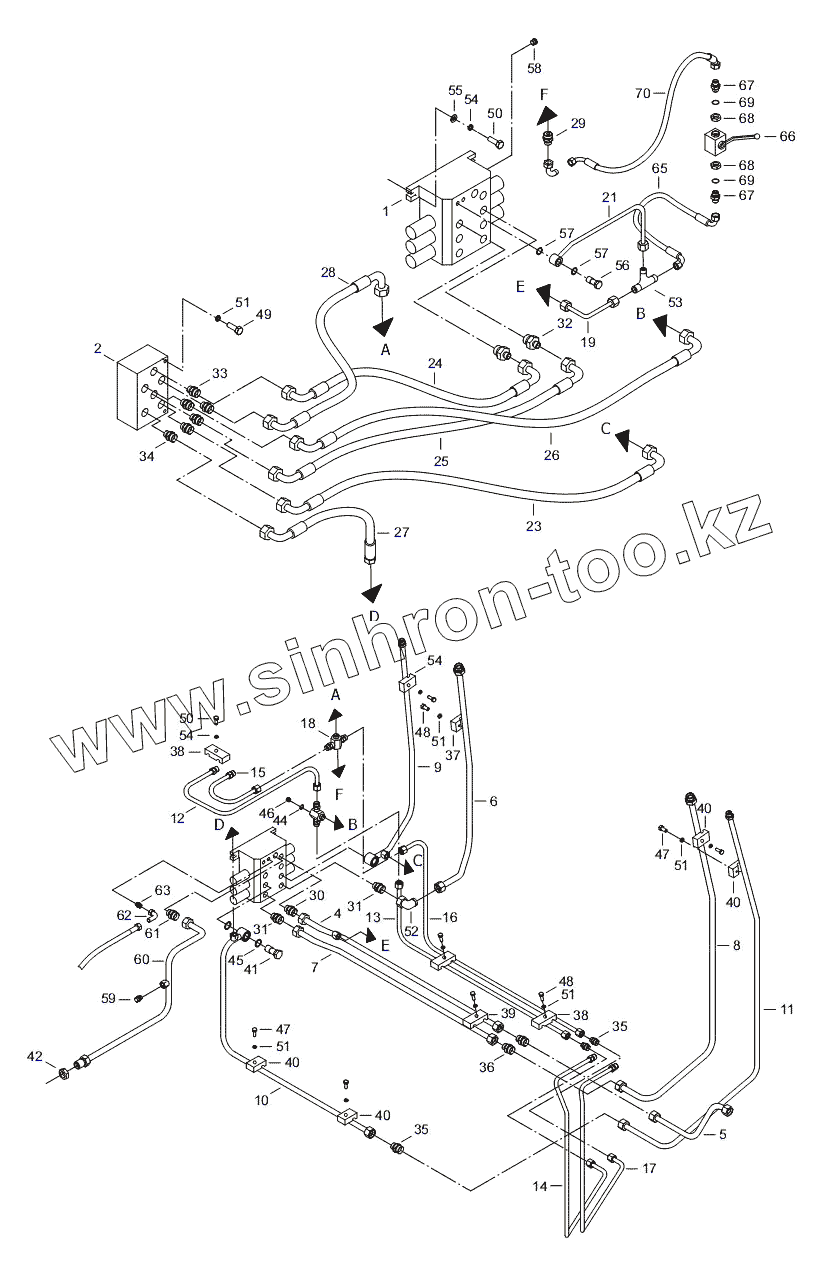

Каталог запасных частей к технике: WAY LOCUST L-1203. Гидравлическая система

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
21
23
24
25
26
27
28
29
30
31
31
32
33
34
35
35
36
37
38
38
39
40
40
40
40
41
42
44
45
46
47
47
48
48
49
50
50
50
51
51
51
51
51
51
52
53
54
54
54
54
55
56
57
57
58
59
60
61
62
63
65
66
67
67
68
68
69
69
70
Позиция на иллюстрации Заводской номер детали Название детали
1 08062001 РАСПРЕДЕЛИТЕЛЬ
2 08062002 ВЫРАВНИВАЮЩИЙ КЛАПАН
4 08062004 ТРУБОПРОВОД
5 08062005 ТРУБОПРОВОД
6 08062006 ТРУБОПРОВОД
7 08062007 ТРУБОПРОВОД
8 08062008 ТРУБОПРОВОД
9 08062009 ТРУБОПРОВОД
10 08062010 ТРУБОПРОВОД
11 08062011 ТРУБОПРОВОД
12 08062012 ТРУБОПРОВОД
13 08062013 ТРУБОПРОВОД
14 08062014 ТРУБОПРОВОД
15 08062015 ТРУБОПРОВОД
16 08062016 ТРУБОПРОВОД
17 08062017 ТРУБОПРОВОД
18 08061018 ТРУБОПРОВОД
19 08062019 ТРУБОПРОВОД
21 08062021 ТРУБОПРОВОД
23 08062023 ШЛАНГ
24 08062024 ШЛАНГ
25 08062025 ШЛАНГ
26 08062026 ШЛАНГ
27 08062027 ШЛАНГ
28 08062028 ШЛАНГ
29 08062029 ШТУЦЕР
30 08062030 ШТУЦЕР
31 08062031 ШТУЦЕР
32 08062032 ШТУЦЕР
33 08062033 ШТУЦЕР
34 08062034 ШТУЦЕР
35 07062032 ШТУЦЕР
36 08062036 ШТУЦЕР
37 00067054 ЗАПОНКА
38 08062038 ЗАПОНКА
39 08062039 ЗАПОНКА
40 08062040 ЗАПОНКА
41 08062041 БОЛТ
42 08062042 ГАЙКА
44 00062048 УПЛОТНИТЕЛЬНОЕ КОЛЬЦО
45 00063039 УПЛОТНИТЕЛЬНОЕ КОЛЬЦО
46 00066020 ПРОБКА
47 00063045 БОЛТ
48 00067025 БОЛТ
49 08062049 БОЛТ
50 00063030 БОЛТ
50 00063030 БОЛТ
51 00020019 ПРОКЛАДКА
51 00020019 ПРОКЛАДКА
52 08062052 L-ШТУЦЕР
53 08062053 Т-СЦЕПЛЕНИЕ
54 00020029 ПРОКЛАДКА
54 00020029 ПРОКЛАДКА
55 00083021 ПРОКЛАДКА
56 08062056 БОЛТ
57 00083008 УПЛОТНИТЕЛЬНОЕ КОЛЬЦО
58 00064112 ПРОБКА
59 07061030 ТРУБОПРОВОД
60 08062060 ТРУБОПРОВОД
61 07081040 Л-ШТУЦЕР
62 07081043 ШТУЦЕР
63 07081043 ШТУЦЕР
65 08062065 ШЛАНГ
66 11062002 КЛАПАН
67 11062025 ШТУЦЕР
68 00176002 ГАЙКА
69 07062083 О-КОЛЬЦО
70 08062070 ШЛАНГ
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
