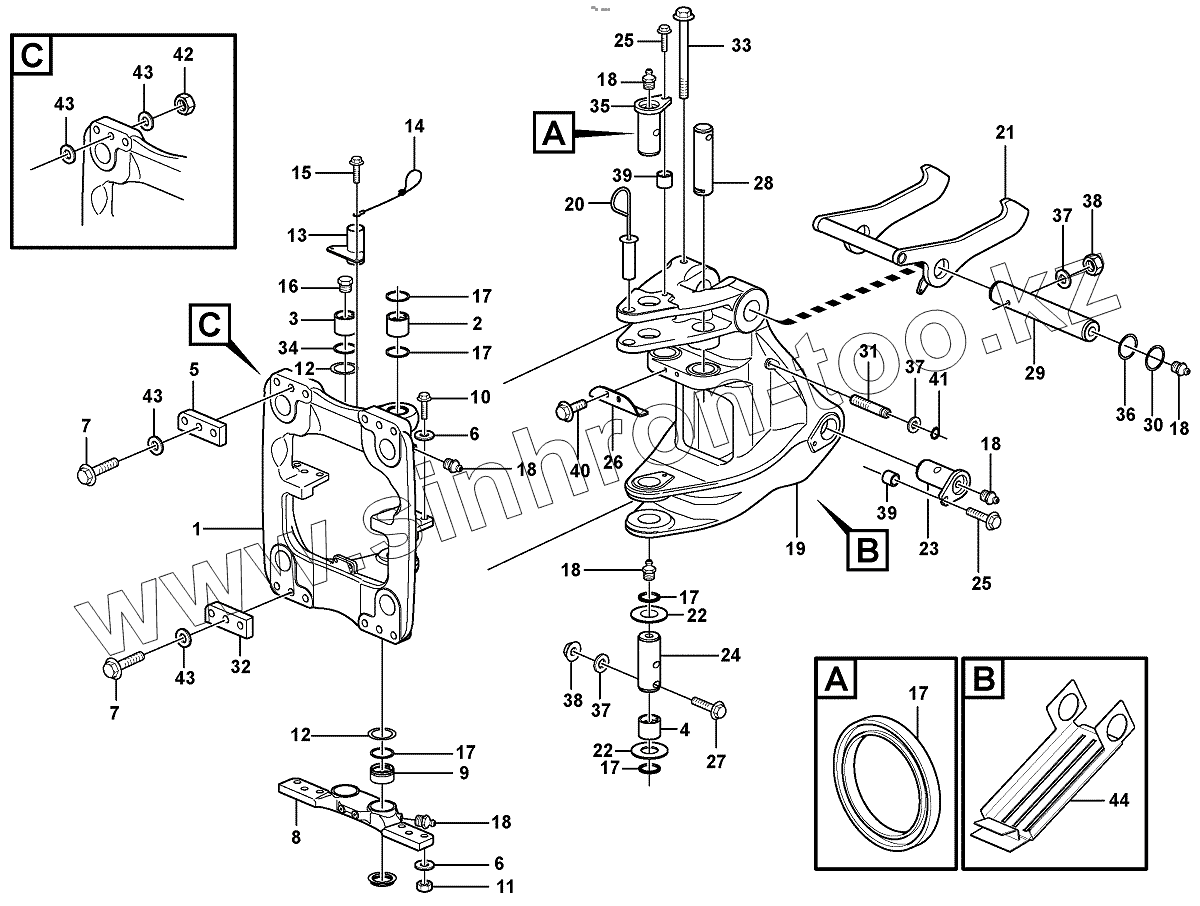

Каталог запасных частей к технике: Volvo BL71B. Swing system

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
6
7
7
8
9
10
11
12
12
13
14
15
16
17
17
17
17
17
17
18
18
18
18
18
18
19
20
21
22
22
23
24
25
25
26
27
28
29
30
31
32
33
34
35
36
37
37
37
38
38
39
39
40
41
42
43
43
43
43
44
Позиция на иллюстрации Заводской номер детали Название детали
1 VOE 11887273 Carrier
2 VOE 11884582 Bushing
3 VOE 11883756 Bushing
4 VOE 11884714 Bushing
5 VOE 15011730 Guide Plate
6 VOE 930853 Washer
7 VOE 983694 Hexagon screw
8 VOE 11887300 Center Plate
9 VOE 11883757 Bushing
10 VOE 13963362 Hexagon screw
11 VOE 983312 Hexagon Nut
12 VOE 11882660 Shim
13 VOE 11883645 Bracket
14 VOE 11883651 Cable
15 VOE 946173 Flange screw
16 VOE 191900 Plug
17 VOE 11881489 Scraper
18 VOE 914167 Nipple
19 VOE 15645739 Swing post
20 VOE 11884569 Lock
21 VOE 15011523 Lock
22 VOE 11883751 Spacer
23 VOE 15645757 Pin
24 VOE 11883728 Pin
25 VOE 968435 Flange screw
26 VOE 11883733 Stop
27 VOE 968237 Flange screw
28 VOE 15048951 Pin
29 VOE 11883732 Pin
30 VOE 11885225 Shim
31 VOE 11886468 Stud
32 VOE 15011735 Guide plate
33 VOE 949824 Flange screw
34 VOE 11883628 Wiper
35 VOE 11883727 Pin
36 VOE 11885224 Shim
37 VOE 960143 Washer
38 VOE 983307 Hexagon nut
39 VOE 11888951 Spacer Tube
40 VOE 974428 Flange screw
41 VOE 14025792 Retaining ring
42 VOE 980521 Nut
43 VOE 15008213 Washer
44 VOE 11887863 Cover
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
