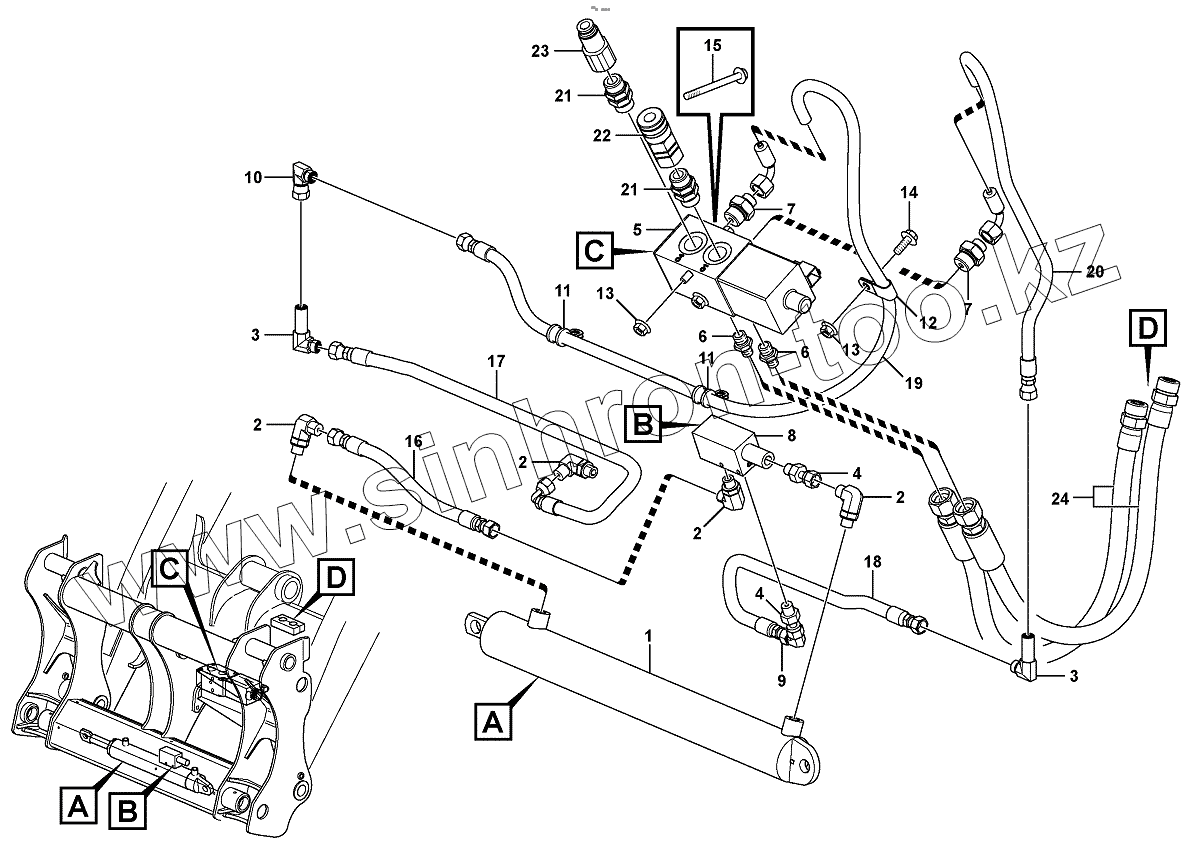

Каталог запасных частей к технике: Volvo BL71B. 11895636 Hydraulic attachment bracket

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
3
3
4
4
4
4
4
4
5
5
5
5
6
6
6
6
6
6
7
7
7
7
8
9
9
10
10
11
11
12
13
13
14
15
16
17
18
19
20
21
21
22
23
24
Позиция на иллюстрации Заводской номер детали Название детали
1 Hydraulic cylinder Hydraulic cylinder
2 VOE 13933925 Elbow nipple
2 VOE 931209 O-ring
2 VOE 4881722 O-ring
3 VOE 935426 Elbow nipple
4 VOE 13933843 Adapter
4 VOE 14211856 Sealing ring
5 VOE 11886438 Diverter Valve
5 VOE 11716489 Coil
5 VOE 11716490 Sealing Kit
5 VOE 11716491 Plug
6 VOE 935092 Nipple
6 VOE 4880493 O-ring
6 VOE 932041 O-ring
7 VOE 935090 Nipple
7 VOE 932041 O-ring
8 VOE 11886439 Check valve
9 VOE 936911 Nipple
9 VOE 4881722 O-ring
10 VOE 13933905 Elbow nipple
10 VOE 4881722 O-ring
11 VOE 978869 Clamp
12 VOE 981661 Clamp
13 VOE 948645 Flange Lock Nut
14 VOE 946173 Flange screw
15 VOE 13965182 Flange screw
16 VOE 11886441 Hose assembly
17 VOE 11886442 Hose assembly
18 VOE 11886443 Hose assembly
19 VOE 11886447 Hose assembly
20 VOE 11886444 Hose assembly
21 VOE 11886465 Fitting
22 VOE 11842117 Coupling
23 VOE 11886466 Quick Coupling
24 VOE 16208500 Hose assembly
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
