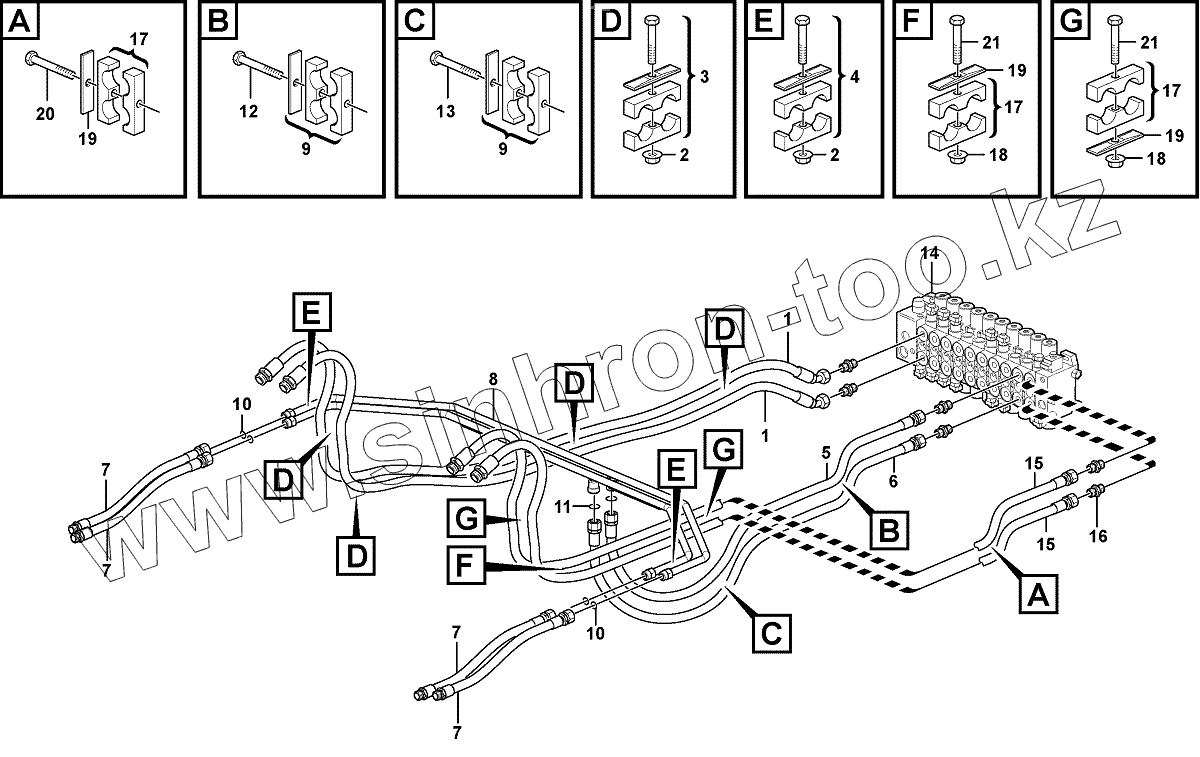

Каталог запасных частей к технике: Volvo BL71B. 11895396, 11895400 Hydraulics loader (lift & tilt)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
2
3
4
5
6
7
7
7
7
8
9
9
10
10
11
12
13
14
15
15
16
16
16
17
17
17
18
18
19
19
19
20
21
21
Позиция на иллюстрации Заводской номер детали Название детали
1 VOE 15608050 Hose assembly
2 VOE 948645 Flange Lock Nut
3 VOE 15608942 Clamp
4 VOE 11881340 Clamp
5 VOE 15023318 Hose assembly
6 VOE 15607997 Hose assembly
7 VOE 16201737 Hose assembly
8 VOE 15607545 Tube
9 VOE 15609132 Clamp
10 VOE 990738 O-ring
11 VOE 990739 O-ring
12 VOE 13948217 Screw
13 VOE 13965180 Flange screw
14 Valve Valve
15 VOE 16201392 Hose assembly
16 VOE 935093 Union
16 VOE 990738 O-ring
16 VOE 932042 O-ring
17 VOE 16208100 Clamp
18 VOE 948645 Flange Lock Nut
19 VOE 4880578 Cover plate
20 VOE 13948217 Screw
21 VOE 13965180 Flange screw
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
