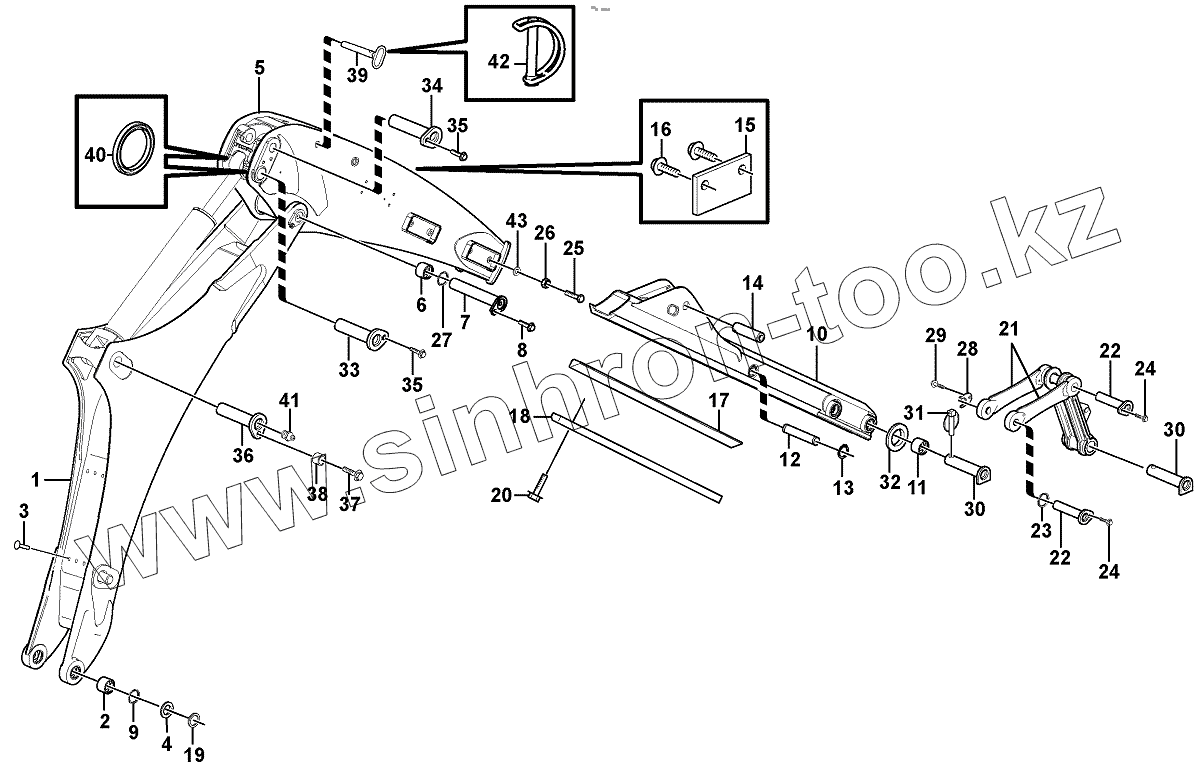

Каталог запасных частей к технике: Volvo BL71B. 11895299 Excavator boom, extendible dipper arm

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

22

23

24

24

25

26

27

28

29

30

30

31

32

33

34

35

35

36

37

38

39

40

41

42

43

Позиция на иллюстрации	Заводской номер детали		Название детали
VOE 11883865	VOE 11883865		Square Nut
1	VOE 11889178		Excavator boom
2	VOE 11885426		Bushing
3	VOE 11882943		Rivet
4	VOE 11885225		Shim
5	VOE 15636027		Dipper arm
6	VOE 11883769		Bushing
7	VOE 15631334		Pin
8	VOE 968589		Flange screw
9	VOE 11890069		Seal
10	VOE 15624100		Arm
11	VOE 11883770		Bushing
12	VOE 11883897		Pin
13	VOE 914465		Snap Ring
14	VOE 11888783		Shaft
15	VOE 11888784		Plate
16	VOE 946441		Flange screw
17	VOE 15631285		Sliding strip
18	VOE 15631309		Slide rail
19	VOE 11885224		Shim
20	VOE 946441		Flange screw
21	VOE 11886174		Link
22	VOE 11882533		Pin
23	VOE 11890048		Seal
24	VOE 968589		Flange screw
25	VOE 990513		Hexagon screw
26	VOE 979021		Hexagon Nut
27	VOE 11890117		Washer
28	VOE 16623957		Clip
29	VOE 968589		Flange screw
30	VOE 15606942		Pin
31	VOE 11881622		Locking pin
32	VOE 955912		Washer
33	VOE 15636114		Pin
34	VOE 15636117		Pin
35	VOE 968589		Flange screw
36	VOE 15631339		Pin
37	VOE 968589		Flange screw
38	VOE 11888951		Spacer Tube
39	VOE 11888335		Pin
40	VOE 11887717		Shim
41	VOE 914167		Nipple
42	VOE 11888842		Spring pin
43	VOE 955926		Spring washer
