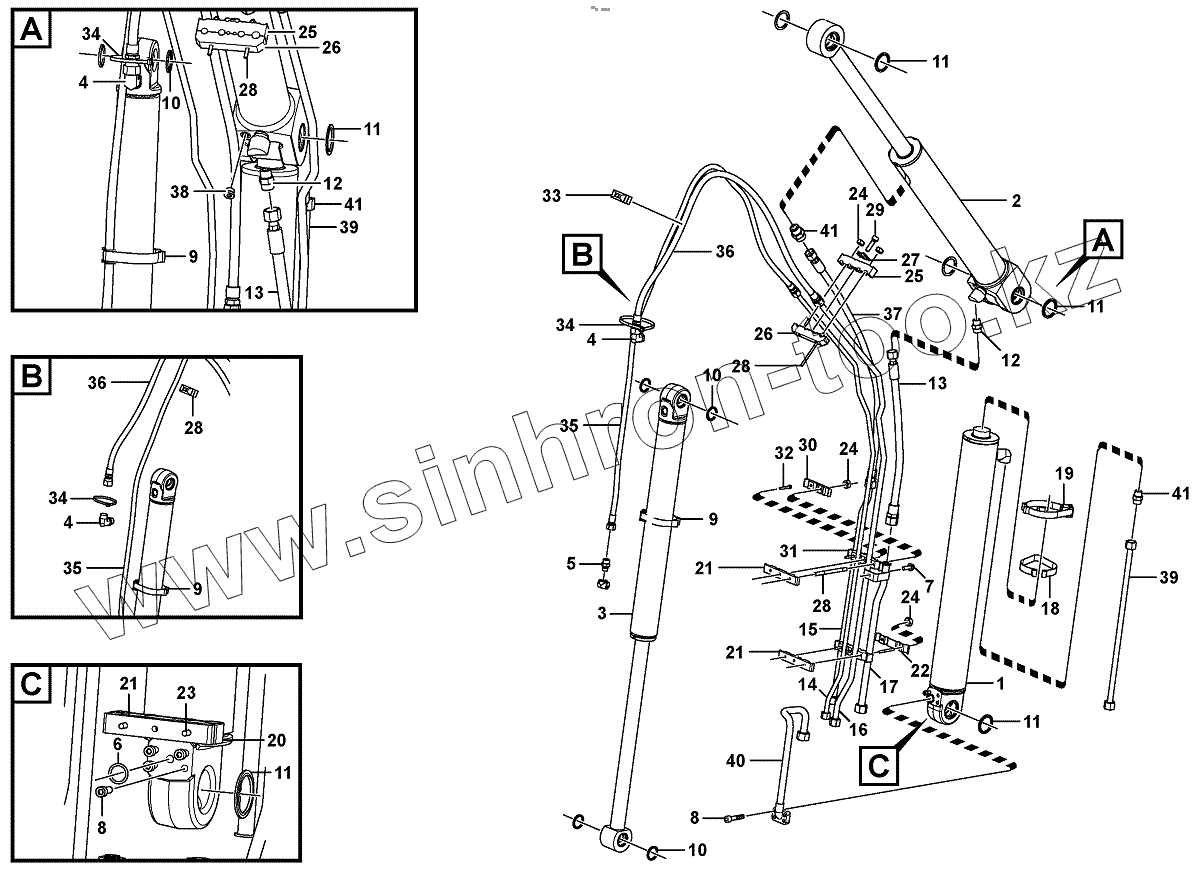

Каталог запасных частей к технике: Volvo BL71B. 11895294, 11895469, STD DIPPER Hydraulic system, excavator

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
4
4
4
4
4
4
4
4
4
4
4
5
5
5
6
7
8
8
9
9
9
10
10
10
11
11
11
11
11
12
12
12
12
12
12
13
13
13
13
13
13
14
15
16
17
18
19
20
21
21
21
22
23
24
24
24
25
25
26
26
27
28
28
28
28
29
30
31
32
33
34
34
34
35
35
36
36
37
38
39
39
40
41
41
41
41
41
41
41
41
41
41
41
41
Позиция на иллюстрации Заводской номер детали Название детали
1 VOE 16202593 Hydraulic cylinder
2 VOE 15649973 Hydraulic cylinder
3 VOE 16202618 Hydraulic cylinder
4 VOE 13933864 Elbow nipple
4 VOE 981289 O-ring
4 VOE 932042 O-ring
5 VOE 935094 Nipple
5 VOE 4880663 O-ring
5 VOE 932040 O-ring
6 VOE 948699 O-ring
7 VOE 945444 Flange screw
8 VOE 967635 Allen Hd Screw
9 VOE 11881292 Clamp
10 VOE 11883674 Sealing ring
11 VOE 11890069 Seal
12 VOE 13933862 Nipple
12 VOE 981289 O-ring
12 VOE 932042 O-ring
13 VOE 11882200 Hose assembly
13 VOE 981290 O-ring
14 VOE 15621715 Tube bend
15 VOE 11891058 Pipe
16 VOE 15621714 Tube bend
17 VOE 11891062 Pipe
18 VOE 11881289 Clamp
19 VOE 11881101 Clamp
20 VOE 11881346 Clamp
21 VOE 11886105 Band
22 VOE 11887870 Clamp
23 VOE 953059 Stud
24 VOE 983306 Hexagon Nut
25 VOE 11881344 Clamp
26 VOE 11881343 Clamp
27 VOE 11881049 Clamp
28 VOE 11885982 Stud
29 VOE 967631 Allen Hd Screw
30 VOE 11881349 Clamp
31 VOE 11881348 Clamp
32 VOE 13949927 Allen Hd Screw
33 VOE 11888547 Clamp
34 VOE 4881440 Strip Clamp
35 VOE 11888544 Hose assembly
36 VOE 16202453 Hose assembly
37 VOE 16201879 Hose assembly
38 VOE 984654 Plug
39 VOE 11891063 Pipe
40 VOE 11891064 Pipe
41 VOE 13933862 Nipple
41 VOE 981289 O-ring
41 VOE 932042 O-ring
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
