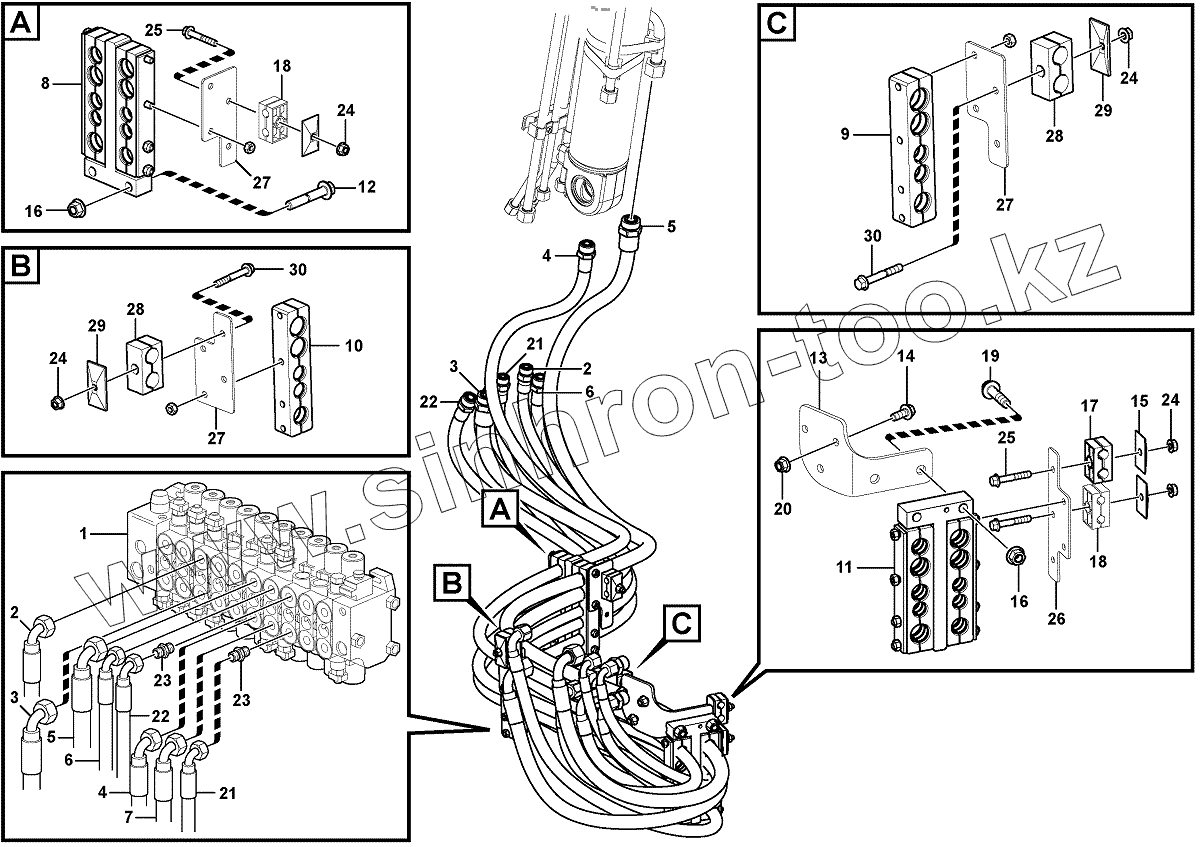

Каталог запасных частей к технике: Volvo BL71B. 11892012, 11895299 Hydraulic system, excavator

Тип техники

Марка

Модель

Схема

1

2

2

3

3

4

4

5

5

6

6

7

8

9

10

11

12

13

14

15

16

16

17

18

18

19

20

21

21

22

22

23

23

23

23

23

23

23

23

23

24

24

24

24

25

25

26

27

27

27

28

28

29

29

30

30

Позиция на иллюстрации	Заводской номер детали		Название детали
1	Valve assembly		Valve assembly
2	VOE 15605807		Hose assembly
3	VOE 15605802		Hose assembly
4	VOE 15605776		Hose assembly
5	VOE 15605771		Hose assembly
6	VOE 15621598		Hose assembly
7	VOE 15621597		Hose assembly
8	VOE 11884896		Clamp
9	VOE 11884907		Clamp
10	VOE 11884908		Clamp
11	VOE 11884914		Clamp
12	VOE 965195		Flange screw
13	Bracket		Bracket
14	VOE 946329		Flange screw
15	VOE 11881311		Plate
16	VOE 971099		Flange Lock Nut
17	VOE 4880572		Clamp
18	Clamp		Clamp
19	VOE 13965193		Flange screw
20	VOE 13971098		Flange nut
21	VOE 15621595		Hose assembly
22	VOE 15621596		Hose assembly
23	VOE 935093		Union
23	VOE 4880493		O-ring
23	VOE 932042		O-ring
24	VOE 13945408		Nut
25	VOE 13965179		Flange screw
26	Plate		Plate
27	Plate		Plate
28	VOE 4881125		Clamp
29	VOE 4880578		Cover plate
30	VOE 965180		Screw

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
