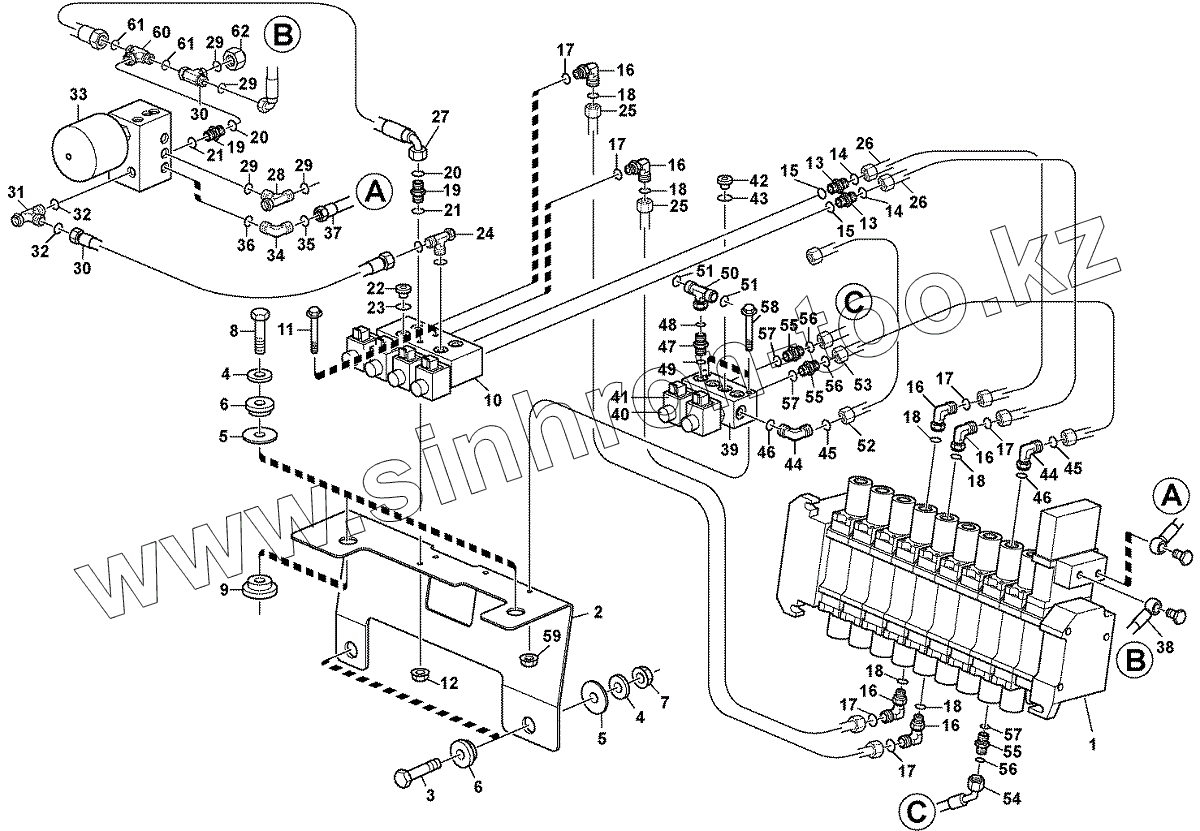

Каталог запасных частей к технике: Volvo BL71 Plus. Hydraulic system pilot excavator controls

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
VOE 14527754
1
2
3
4
4
5
5
6
6
7
8
9
10
11
12
13
13
14
14
15
15
16
16
16
16
16
16
17
17
17
17
17
17
18
18
18
18
18
18
19
19
20
20
21
21
22
23
24
25
25
26
26
27
28
29
29
29
29
30
30
31
32
32
33
34
35
36
37
38
39
40
41
42
43
44
44
45
45
46
46
47
48
49
50
51
51
52
53
54
55
55
55
56
56
56
57
57
57
58
59
60
61
61
62
Позиция на иллюстрации Заводской номер детали Название детали
VOE 14527754 VOE 14527754 Sealing Kit
1 Valve Valve
2 VOE 11887047 Bracket
3 VOE 13965194 Flange screw
4 VOE 13947355 Washer
5 VOE 955908 Washer
6 VOE 11881720 Rubber element
7 VOE 971099 Flange Lock Nut
8 VOE 965195 Flange screw
9 VOE 11884217 Spacer
10 VOE 11886762 Valve
11 VOE 13965177 Flange screw
12 VOE 13949278 Flange Lock Nut
13 VOE 935085 Nipple
14 VOE 4880492 O-ring
15 VOE 932039 O-ring
16 VOE 935069 Elbow nipple
17 VOE 4881722 O-ring
18 VOE 4880492 O-ring
19 VOE 13933858 Union
20 VOE 4881722 O-ring
21 VOE 932039 O-ring
22 VOE 11883510 Plug
23 VOE 932039 O-ring
24 VOE 936606 T-nipple
25 VOE 11886767 Tube
26 VOE 11887407 Tube
27 VOE 11884906 Hose
28 VOE 13933859 Nipple
29 VOE 4881722 O-ring
30 VOE 11887043 Hose assembly
31 VOE 13933936 T-nipple
32 VOE 4880492 O-ring
33 Accumulator Accumulator
34 VOE 13933857 Elbow Nipple
35 VOE 4881722 O-ring
36 VOE 932039 O-ring
37 VOE 11887605 Hose assembly
38 VOE 11887604 Hose assembly
39 VOE 11807523 Valve
40 VOE 11715569 Solenoid valve
41 VOE 11713203 Solenoid
42 VOE 11883510 Plug
43 VOE 932039 O-ring
44 VOE 935069 Elbow nipple
45 VOE 4881722 O-ring
46 VOE 4880492 O-ring
47 VOE 13933858 Union
48 VOE 4881722 O-ring
49 VOE 932039 O-ring
50 VOE 13933860 T-nipple
51 VOE 4881722 O-ring
52 VOE 11886783 Tube
53 VOE 11886768 Tube
54 VOE 11886769 Tube
55 VOE 935085 Nipple
56 VOE 4880492 O-ring
57 VOE 932039 O-ring
58 VOE 973871 Flange screw
59 VOE 13949278 Flange Lock Nut
60 VOE 13933860 T-nipple
61 VOE 990736 O-ring
62 VOE 935756 Plug
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
