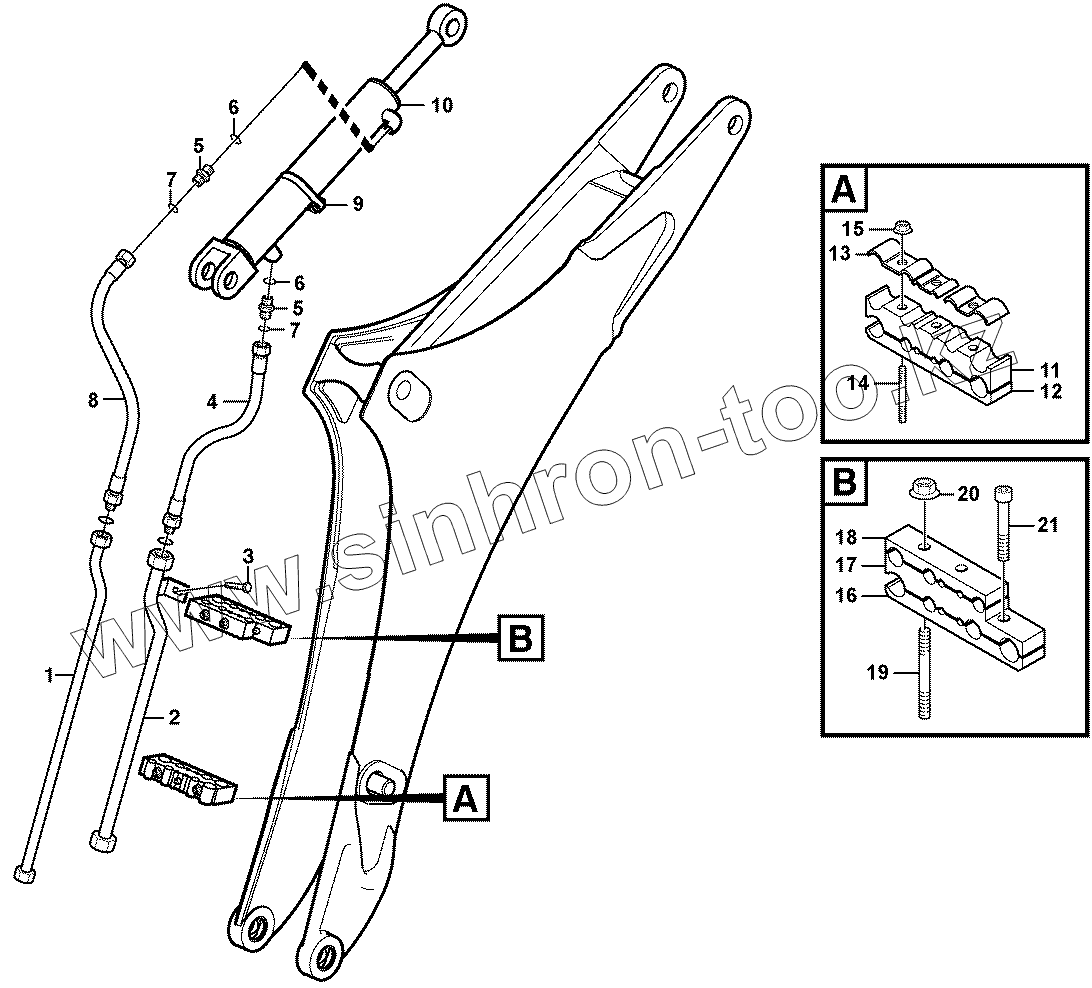

Каталог запасных частей к технике: Volvo BL71 Plus. Hydraulic system dipper arm

Тип техники

Марка

Модель

Схема

1

2

3

4

5

5

6

6

7

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

Позиция на иллюстрации	Заводской номер детали		Название детали
1	VOE 11891058		Pipe
2	VOE 11891062		Pipe
3	VOE 13945444		Flange screw
4	VOE 11882200		Hose assembly
5	VOE 13933862		Nipple
6	VOE 990740		O-ring
7	VOE 932042		O-ring
8	VOE 11888543		Hose assembly
8	VOE 11882201		Hose assembly
9	VOE 11881101		Clamp
10	Dipper Arm Cylinder		Dipper Arm Cylinder
11	VOE 11881346		Clamp
12	VOE 11886105		Band
13	VOE 11887870		Clamp
14	VOE 953059		Stud
15	VOE 961991		Hexagon Nut
16	VOE 11886105		Band
17	VOE 11881348		Clamp
18	VOE 11881349		Clamp
19	VOE 11885982		Stud
20	VOE 961991		Hexagon Nut
21	VOE 13949927		Allen Hd Screw

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
