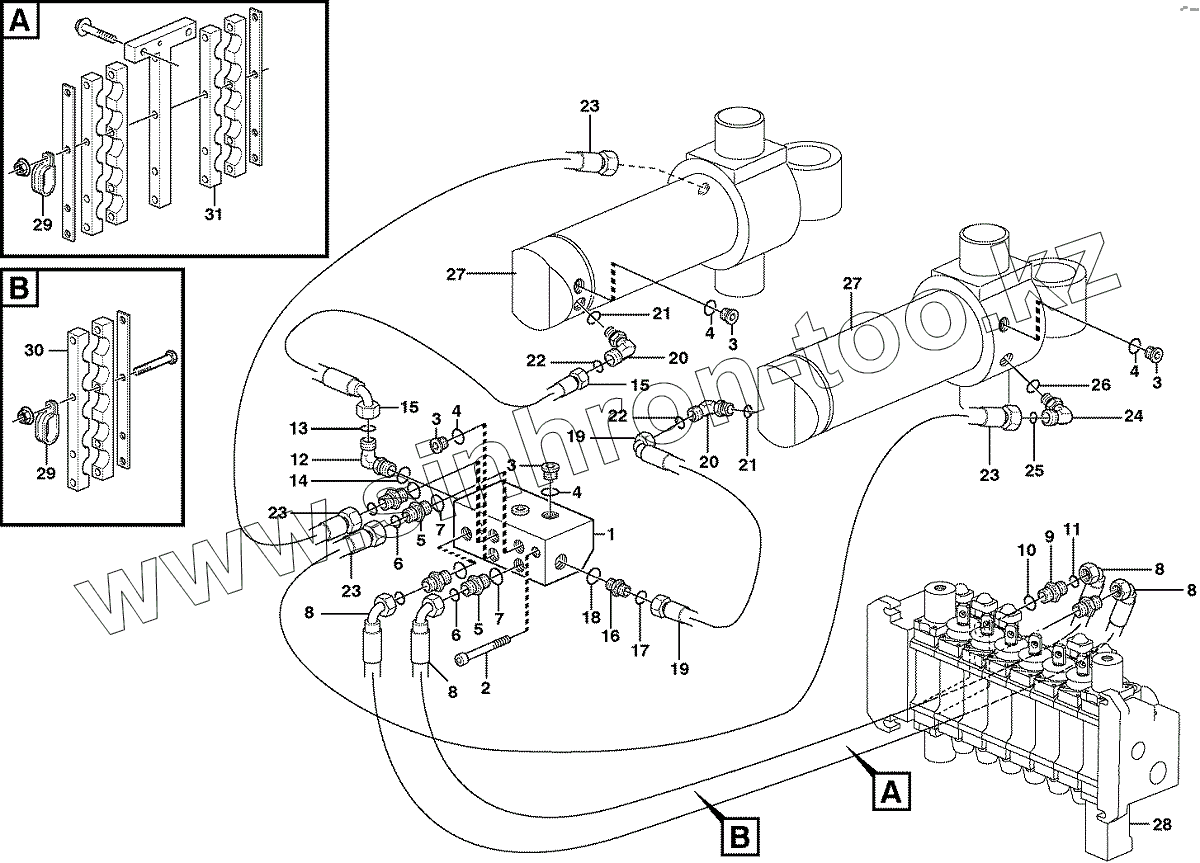

Каталог запасных частей к технике: Volvo BL71 Plus. Boom swing system

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
3
3
4
4
4
4
5
5
6
6
7
7
8
8
8
8
9
10
11
12
13
14
15
15
16
17
18
19
19
20
20
21
21
22
22
23
23
23
23
24
25
26
27
27
28
29
29
30
31
Позиция на иллюстрации Заводской номер детали Название детали
1 VOE 11882500 Valve Body
2 VOE 967632 Allen Hd Screw
3 VOE 11883510 Plug
4 VOE 932039 O-ring
5 VOE 935085 Nipple
6 VOE 4880492 O-ring
7 VOE 932039 O-ring
8 VOE 11882190 Hose assembly
9 VOE 11882258 Nipple
10 VOE 932042 O-ring
11 VOE 4880492 O-ring
12 VOE 935069 Elbow nipple
13 VOE 4881722 O-ring
14 VOE 4880492 O-ring
15 VOE 11882803 Hose assembly
16 VOE 935085 Nipple
17 VOE 4880492 O-ring
18 VOE 932039 O-ring
19 VOE 11882192 Hose assembly
20 VOE 11884787 Nipple
21 VOE 932040 O-ring
22 VOE 4880492 O-ring
23 VOE 11882194 Hose
24 VOE 935069 Elbow nipple
25 VOE 4881722 O-ring
26 VOE 4880492 O-ring
27 Swing cylinder Swing cylinder
28 Valve Valve
29 VOE 981665 Clamp
30 VOE 11884908 Clamp
31 Clamp Clamp
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
