Каталог запасных частей к технике: Volvo BL71 Plus. 11891326, 11891327, 11891500 Safety valve loader

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
3
4
4
4
5
5
5
6
6
6
7
7
8
8
8
8
9
9
9
9
10
10
11
11
12
12
13
13
14
14
15
15
15
15
16
16
16
16
17
17
17
17
18
19
19
19
19
20
21
22
23
24
25
26
27
28
29
30
31
32
32
32
32
33
34
34
35
35
36
37
37
38
38
39
39
40
41
42

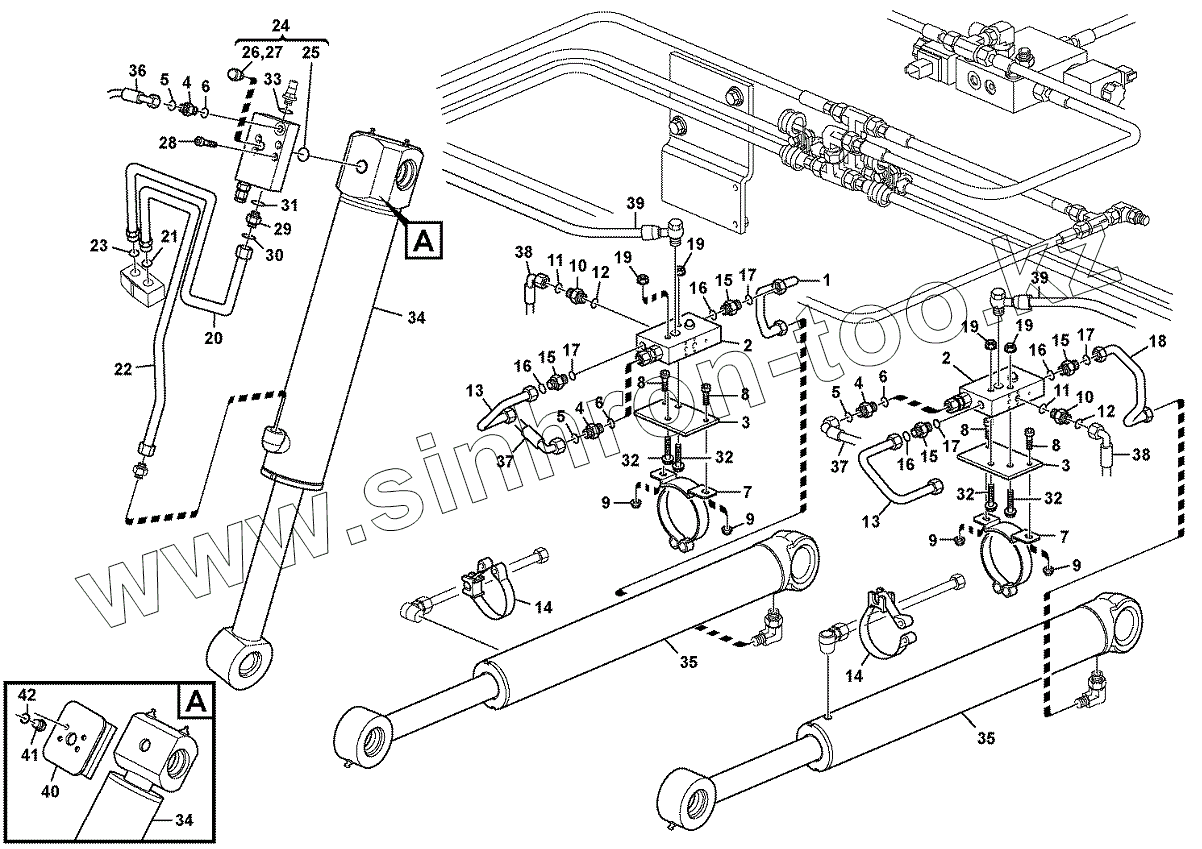

Позиция на иллюстрации Заводской номер детали Название детали
1 VOE 11883375 Tube
2 VOE 11881764 Valve
3 VOE 11883378 Plate
4 VOE 13933858 Union
5 VOE 4881722 O-ring
6 VOE 932039 O-ring
7 VOE 11883007 Clamp
8 VOE 13967630 Allen Hd Screw
9 VOE 13945408 Nut
10 VOE 935082 Nipple
11 VOE 4881722 O-ring
12 VOE 932037 O-ring
13 VOE 11885547 Tube
14 VOE 11885331 Clamp
15 VOE 935094 Nipple
16 VOE 4880663 O-ring
17 VOE 932040 O-ring
18 VOE 11883376 Tube
19 VOE 948645 Flange Lock Nut
20 VOE 11881542 Tube Assembly
21 VOE 4880663 O-ring
22 VOE 11881541 Tube Assembly
23 VOE 4880663 O-ring
24 VOE 11881546 Safety Valve
25 VOE 13948700 O-ring
26 VOE 11713078 Pressure Limiting Va
27 VOE 11713079 Sealing Kit
28 VOE 947167 Screw
29 VOE 13933862 Nipple
30 VOE 990740 O-ring
31 VOE 932042 O-ring
32 VOE 13965180 Flange screw
33 VOE 13948700 O-ring
34 Hydraulic cylinder Hydraulic cylinder
35 Hydraulic cylinder Hydraulic cylinder
36 Hose Hose
37 Hose Hose
38 Hose Hose
39 Hose Hose
40 VOE 11886871 Bracket
41 VOE 11886868 Coupling
42 VOE 932041 O-ring
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
