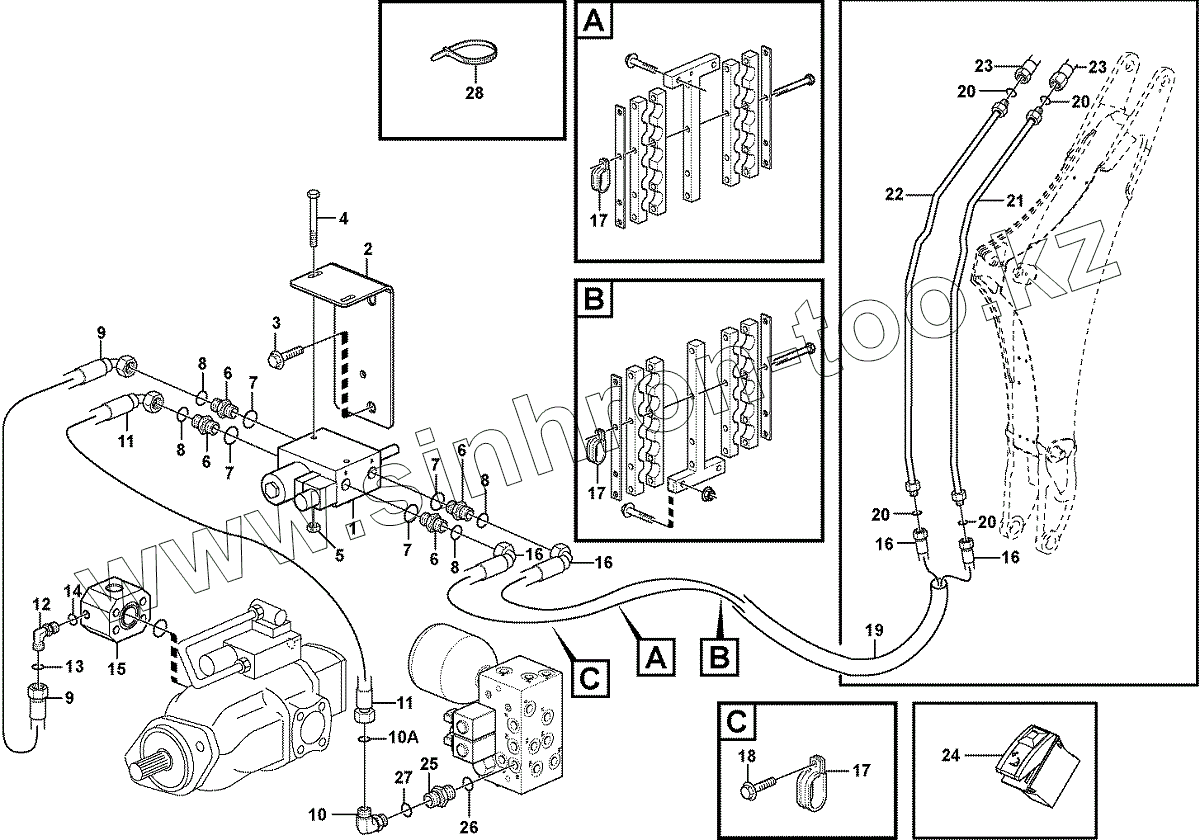

Каталог запасных частей к технике: Volvo BL71. 11891323, 11891351, 11891362 Hydraulic attachment bracket digger

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
VOE 990736
1
2
3
4
5
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
7
7
7
7
8
8
8
8
9
9
9
9
10
11
11
11
11
11
12
13
14
15
16
16
16
16
17
17
17
17
17
17
18
19
20
20
20
20
21
22
23
23
24
25
26
27
28
Позиция на иллюстрации Заводской номер детали Название детали
VOE 990736 VOE 990736 O-ring
1 VOE 11800853 Valve
1 VOE 11883853 Valve
2 VOE 11885711 Bracket
2 VOE 11887392 Bracket
3 VOE 13965192 Flange screw
3 VOE 13965192 Flange screw
4 VOE 13965210 Flange screw
5 VOE 983302 Nut
5 VOE 13965483 Flange Lock Nut
6 VOE 935082 Nipple
6 VOE 13933858 Union
6 VOE 13933858 Union
6 VOE 13933858 Union
7 VOE 932039 O-ring
8 VOE 990736 O-ring
9 VOE 11884279 Hose
9 VOE 936339 Hose assembly
10 VOE 13933905 Elbow nipple
11 VOE 11885433 Hose
11 VOE 11884275 Hose
12 VOE 935067 Elbow nipple
12 VOE 935067 Elbow nipple
12 VOE 13933905 Elbow nipple
13 VOE 990736 O-ring
14 VOE 932037 O-ring
15 Connection block Connection block
16 VOE 11885435 Hose
17 VOE 981661 Clamp
17 VOE 981661 Clamp
18 VOE 13946173 Flange screw
19 VOE 11885208 Protection
19 VOE 11885208 Protection
20 VOE 990736 O-ring
21 VOE 11885218 Tube
22 VOE 11885219 Tube
23 Hose Hose
24 Switch Switch
25 VOE 13933858 Union
26 VOE 932039 O-ring
27 VOE 990736 O-ring
28 VOE 4881440 Strip Clamp
