Каталог запасных частей к технике: Volvo BL61 Plus. Hydraulic attachment bracket 11891238

Тип техники

Марка

Модель

Схема

VOE11716489

1

2

3

3

3

3

4

4

4

4

5

5

5

5

6

6

7

7

8

9

9

10

10

11

12

12

13

13

14

14

15

16

17

17

18

19

19

20

21

22

23

24

25

25

26

26

27

27

28

28

29

29

30

30

31

31

32

33

34

34

34

34

35

36

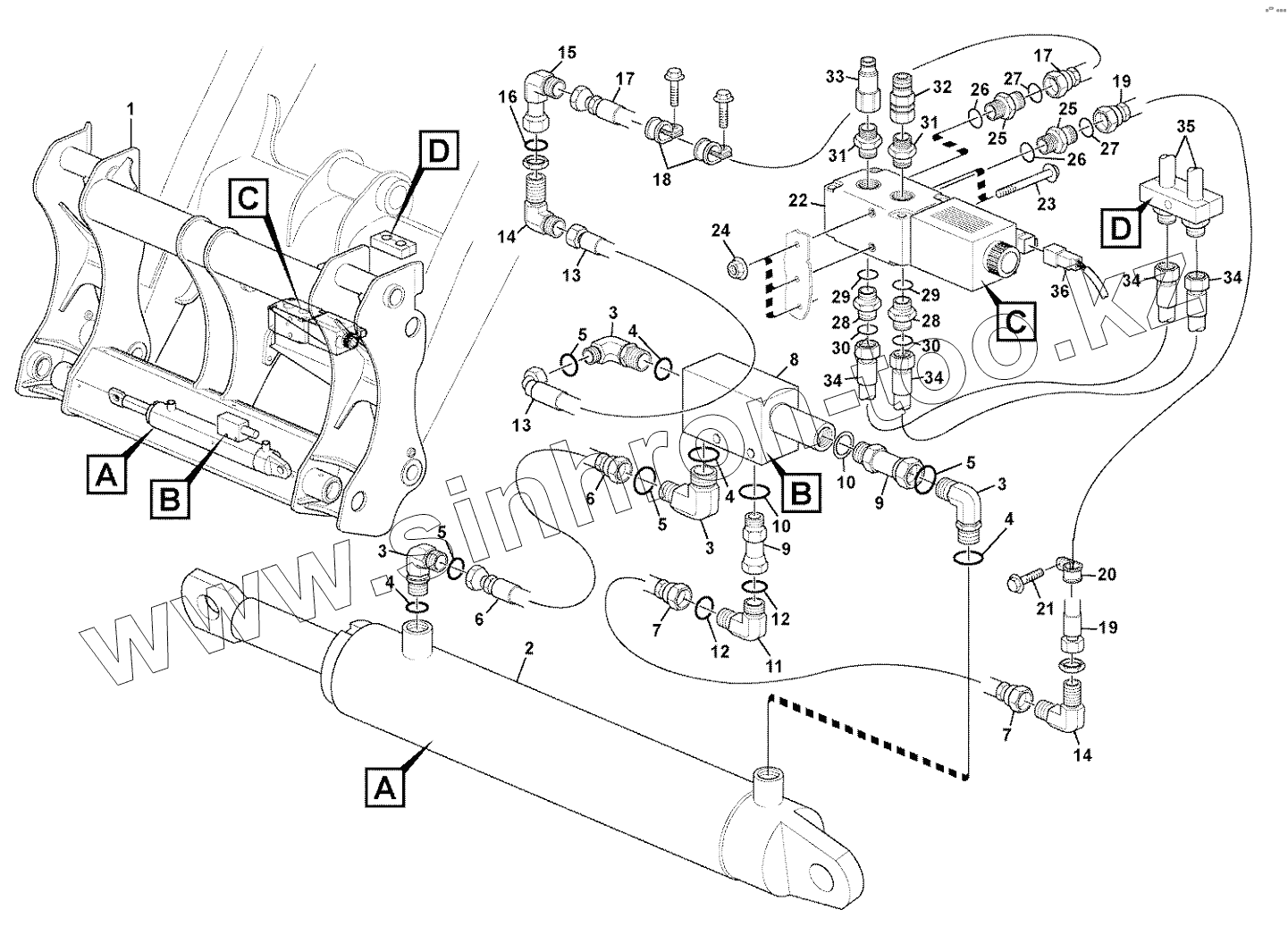

Позиция на иллюстрации	Заводской номер детали		Название детали
VOE11716489	VOE11716489		Coil
VOE11716490	VOE11716490		Sealing Kit
VOE11716491	VOE11716491		Plug
1	Quickattachment		Quick attachment
2	Hydrauliccylinder		Hydraulic cylinder
3	VOE13933925		Elbow nipple
4	VOE4881722		O-ring
5	VOE931209		O-ring
6	VOE11886441		Hose assembly
7	VOE11886443		Hose assembly
8	VOE11886439		Check valve
9	VOE13933843		Adapter
10	VOE14211856		Sealing ring
11	VOE936911		Nipple
12	VOE4881722		O-ring
13	VOE11886442		Hose assembly
14	VOE935426		Elbow nipple
15	VOE13933905		Elbow nipple
16	VOE4881722		O-ring
17	VOE11886447		Hose assembly
18	VOE978869		Clamp
19	VOE11886444		Hose assembly
20	VOE981661		Clamp
21	VOE13946173		Flange screw
22	VOE11886438		Diverter Valve
23	VOE13965182		Flange screw
24	VOE948645		Flange Lock Nut
25	VOE935090		Nipple
26	VOE4880492		O-ring
27	VOE932041		O-ring
28	VOE935092		Nipple
29	VOE4880493		O-ring
30	VOE932041		O-ring
31	VOE11886465		Fitting
32	VOE11842117		Coupling
33	VOE11886466		Quick Coupling
34	Hoseassembly		Hose assembly
35	Tube		Tube
36	Wireharness		Wire harness

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
