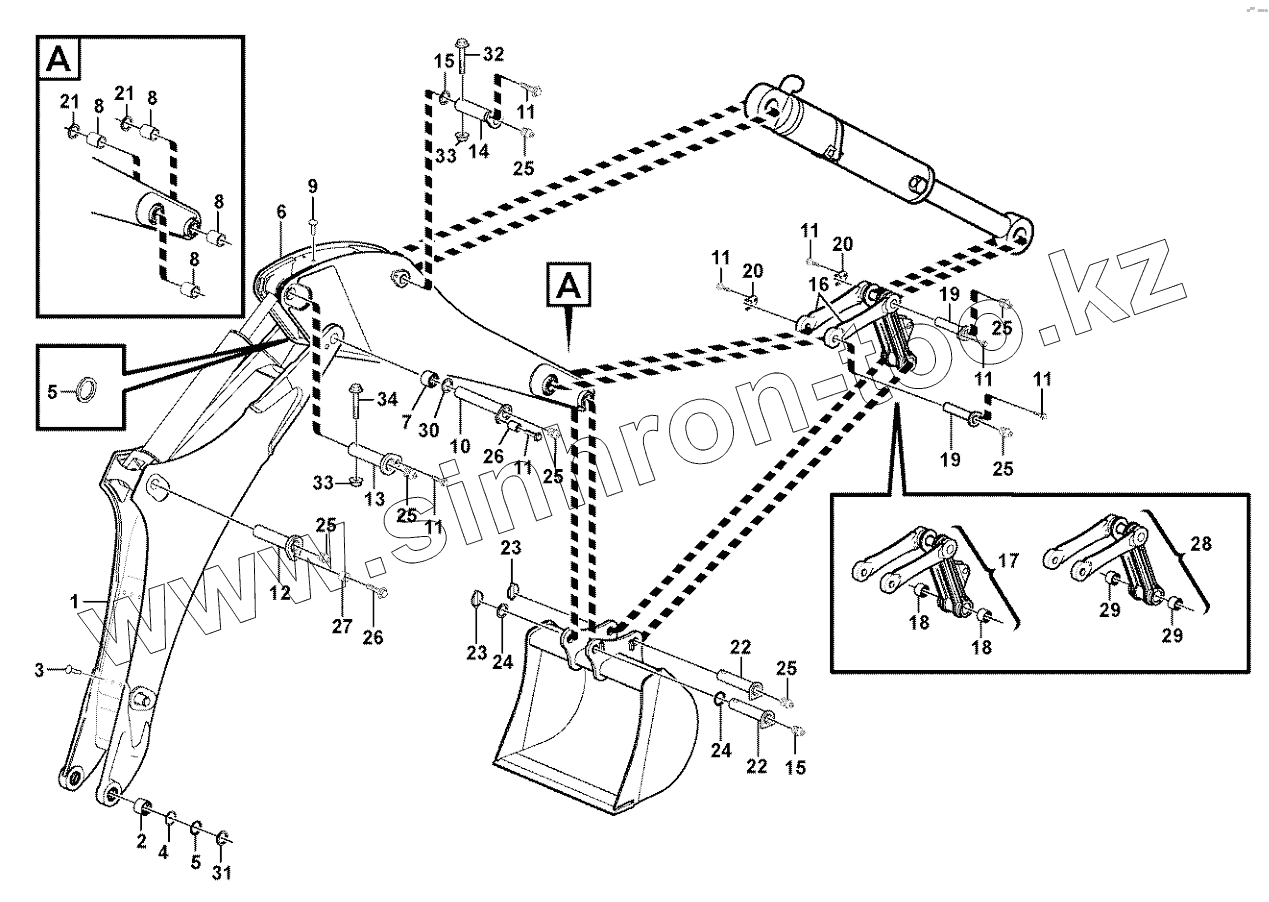

Каталог запасных частей к технике: Volvo BL61 Plus. Boom and dipper arm

Тип техники

Марка

Модель

Схема

1

2

3

4

5

5

6

7

8

8

8

8

9

10

11

11

11

11

11

11

11

12

13

14

15

15

16

17

18

18

19

19

20

20

21

21

22

22

23

23

24

24

25

25

25

25

25

25

25

26

26

27

28

29

29

30

31

32

33

33

34

Позиция на иллюстрации	Заводской номер детали		Название детали
1	VOE11888239		Boom
2	VOE11885426		Bushing
3	VOE11882943		Rivet
4	VOE11885225		Shim
5	VOE11890069		Seal
6	VOE11888559		Dipper Arm
7	VOE11883769		Bushing
8	VOE11883770		Bushing
9	VOE11882943		Rivet
10	VOE11887962		Pin
11	VOE968589		Flange screw
12	VOE11887958		Pin
13	VOE11887964		Pin
14	VOE11887965		Pin
15	VOE11890117		Washer
16	VOE11886174		Link
17	VOE11885940		Link
18	VOE11883768		Bushing
19	VOE11882533		Pin
20	VOE11881629		Clip
21	VOE11890048		Seal
22	VOE11883275		Pin
23	VOE11881622		Locking pin
24	VOE955912		Washer
25	VOE914167		Nipple
26	VOE968435		Flange screw
27	VOE11888951		Spacer Tube
28	VOE11885783		Link
29	VOE11883768		Bushing
30	VOE11887717		Shim
31	VOE11885224		Shim
32	VOE965197		Screw
33	VOE971099		Flange Lock Nut
34	VOE965229		Flange screw

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
