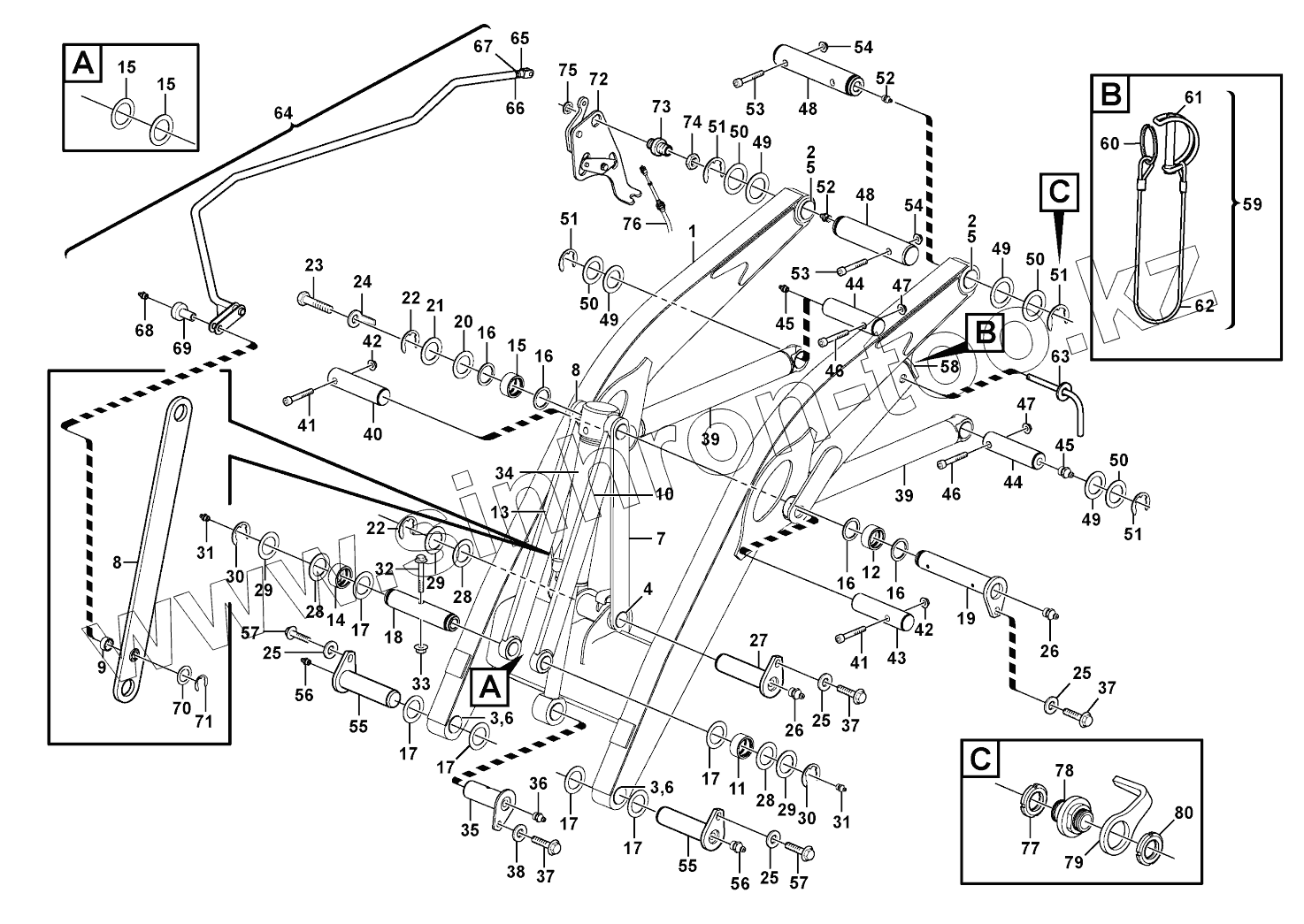

Каталог запасных частей к технике: Volvo BL61. Lifting framework with assembly parts

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
3
4
5
5
6
6
7
8
8
9
10
11
12
13
14
15
15
15
16
16
16
16
17
17
17
17
17
17
18
19
20
21
22
22
23
24
25
25
25
25
26
26
27
28
28
28
29
29
29
30
30
31
31
32
33
34
35
36
37
37
37
38
39
39
40
41
41
42
42
43
44
44
45
45
46
46
47
47
48
48
49
49
49
49
50
50
50
50
51
51
51
51
52
52
53
53
54
54
55
55
56
56
57
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
Позиция на иллюстрации Заводской номер детали Название детали
1 VOE11885375 Loader arm
2 VOE11883772 Bushing
3 VOE11883802 Bushing
4 VOE11883803 Bushing
5 VOE11890069 Seal
6 VOE11882456 Seal
7 VOE11884638 Link
8 VOE11884637 Link
9 VOE11883447 Bushing
10 VOE11884822 Link
11 VOE11883801 Bushing
12 VOE11883857 Bushing
13 VOE11884815 Link
14 VOE11883801 Bushing
15 VOE11883857 Bushing
16 VOE11883937 Scraper
17 VOE11882456 Seal
18 VOE11882932 Pin
19 VOE11884823 Pin
20 VOE11883929 Washer
21 VOE11883930 Washer
22 VOE11890110 Snap Ring
23 VOE13965191 Flange screw
24 VOE11884117 Indicator
25 VOE11884168 Spacer
26 VOE914167 Nipple
27 VOE11883032 Pin
28 VOE11890115 Washer
29 VOE11890116 Washer
30 VOE11890110 Snap Ring
31 VOE914167 Nipple
32 VOE969313 Flange screw
33 VOE13971098 Flange nut
34 TiltCylinder Tilt Cylinder
35 VOE11884182 Pin
36 VOE914167 Nipple
37 VOE974428 Flange screw
38 VOE11884170 Spacer
39 Liftingcylinder Lifting cylinder
40 VOE11883381 Pin
41 VOE967640 Screw
42 VOE983304 Hexagon Nut
43 VOE11882477 Pin
44 VOE11883858 Pin
45 VOE914167 Nipple
46 VOE13965190 Screw
47 VOE13971098 Flange nut
48 VOE11883029 Pin
49 VOE11890117 Washer
50 VOE11890118 Washer
51 VOE11890109 Snap Ring
52 VOE914167 Nipple
53 VOE968237 Flange screw
54 VOE13971098 Flange nut
55 VOE11882428 Pin
56 VOE914167 Nipple
57 VOE968589 Flange screw
58 VOE11884758 Saf Catch Kit
59 VOE11883476 Safety Strap
60 VOE11884616 Ring
61 VOE11884614 Spring Pin
62 VOE11881557 Steel Wire
63 VOE11882476 Pin
64 VOE11884793 Linkage
65 VOE11881413 Fork
66 VOE13971072 Hexagon Nut
67 VOE11885207 Pin
68 VOE914167 Nipple
69 VOE11885429 Axle
70 VOE13955900 Washer
71 VOE914450 Snap Ring
72 Bracket Bracket
73 VOE11881050 Pin
74 VOE11883692 Nut
75 VOE11881654 Nut
76 Cable Cable
77 VOE11883692 Nut
78 VOE11881050 Pin
79 VOE11885012 Indicator
80 VOE11881654 Nut
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
