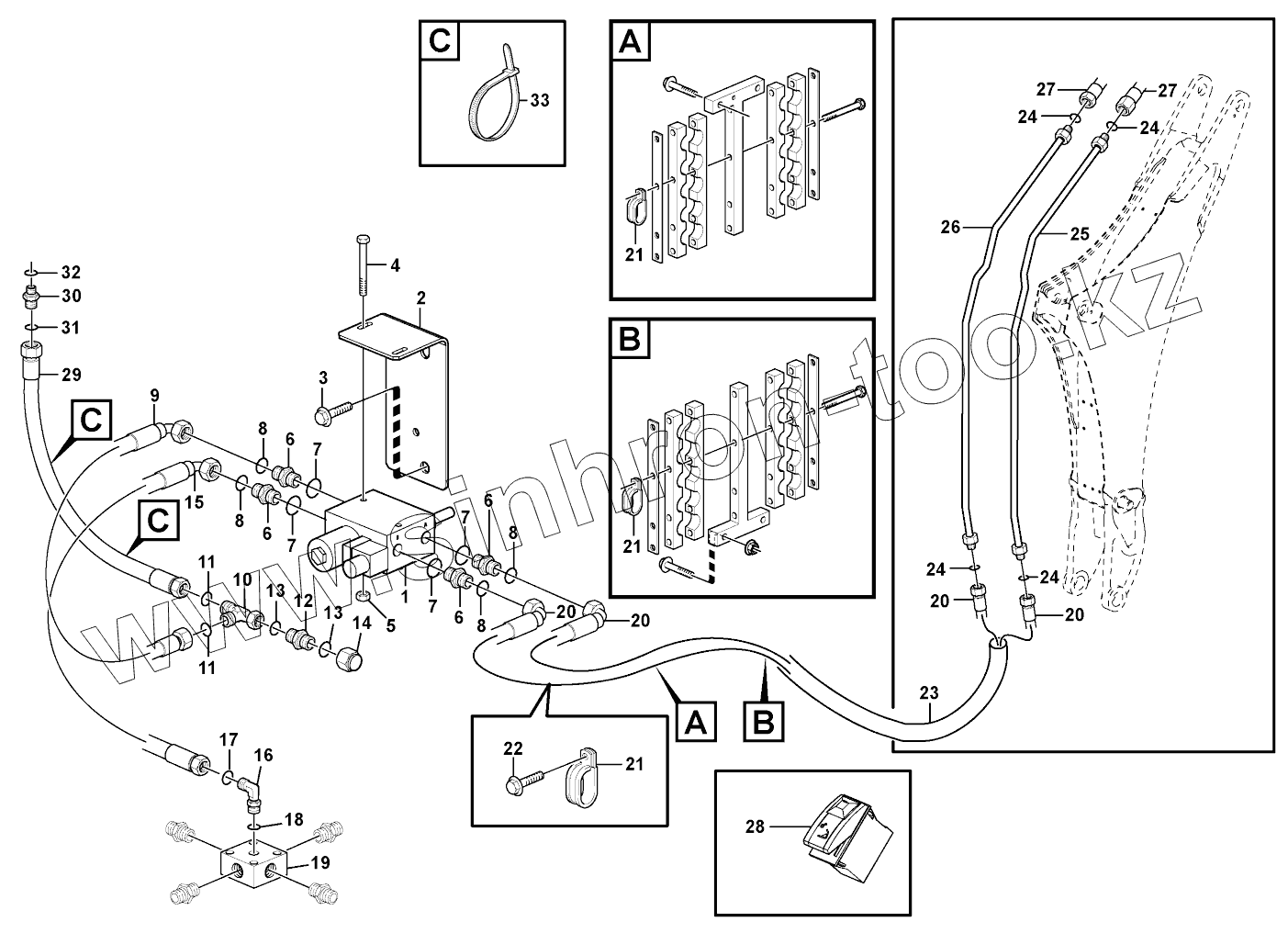

Каталог запасных частей к технике: Volvo BL61. Hydraulic attachment bracket digger 11891448, 11891449, 11891450, 11891451

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
6
6
6
7
7
7
7
8
8
8
8
9
10
11
11
12
13
13
14
15
16
17
18
19
20
20
20
20
21
21
21
21
21
21
22
23
24
24
24
24
25
26
27
27
28
29
30
31
32
33
Позиция на иллюстрации Заводской номер детали Название детали
1 VOE11800853 Valve
1 VOE11883853 Valve
2 VOE11887392 Bracket
2 VOE11885711 Bracket
3 VOE13945444 Flange screw
3 VOE13945444 Flange screw
4 VOE955282 Hexagon screw
4 VOE965209 Flange screw
5 VOE983302 Nut
5 VOE13965483 Flange Lock Nut
6 VOE13933858 Union
7 VOE932039 O-ring
8 VOE4881722 O-ring
9 VOE11884279 Hose
10 VOE13933859 Nipple
11 VOE4881722 O-ring
12 VOE935436 Nipple
13 VOE4881722 O-ring
14 VOE935756 Plug
15 VOE11888870 Hose assembly
15 VOE11885433 Hose
15 VOE936339 Hose assembly
16 VOE935067 Elbow nipple
16 VOE935069 Elbow nipple
17 VOE4881722 O-ring
18 VOE932037 O-ring
18 VOE990737 O-ring
19 Connectionblock Connection block
20 VOE11885435 Hose
21 VOE981661 Clamp
21 VOE981661 Clamp
22 VOE13946173 Flange screw
23 VOE11885208 Protection
24 VOE4881722 O-ring
25 VOE11885218 Tube
26 VOE11885219 Tube
27 VOE11885427 Hose
28 Switch Switch
29 VOE11885514 Hose
30 VOE935082 Nipple
31 VOE4881722 O-ring
32 VOE932037 O-ring
33 VOE4881438 Strip Clamp
