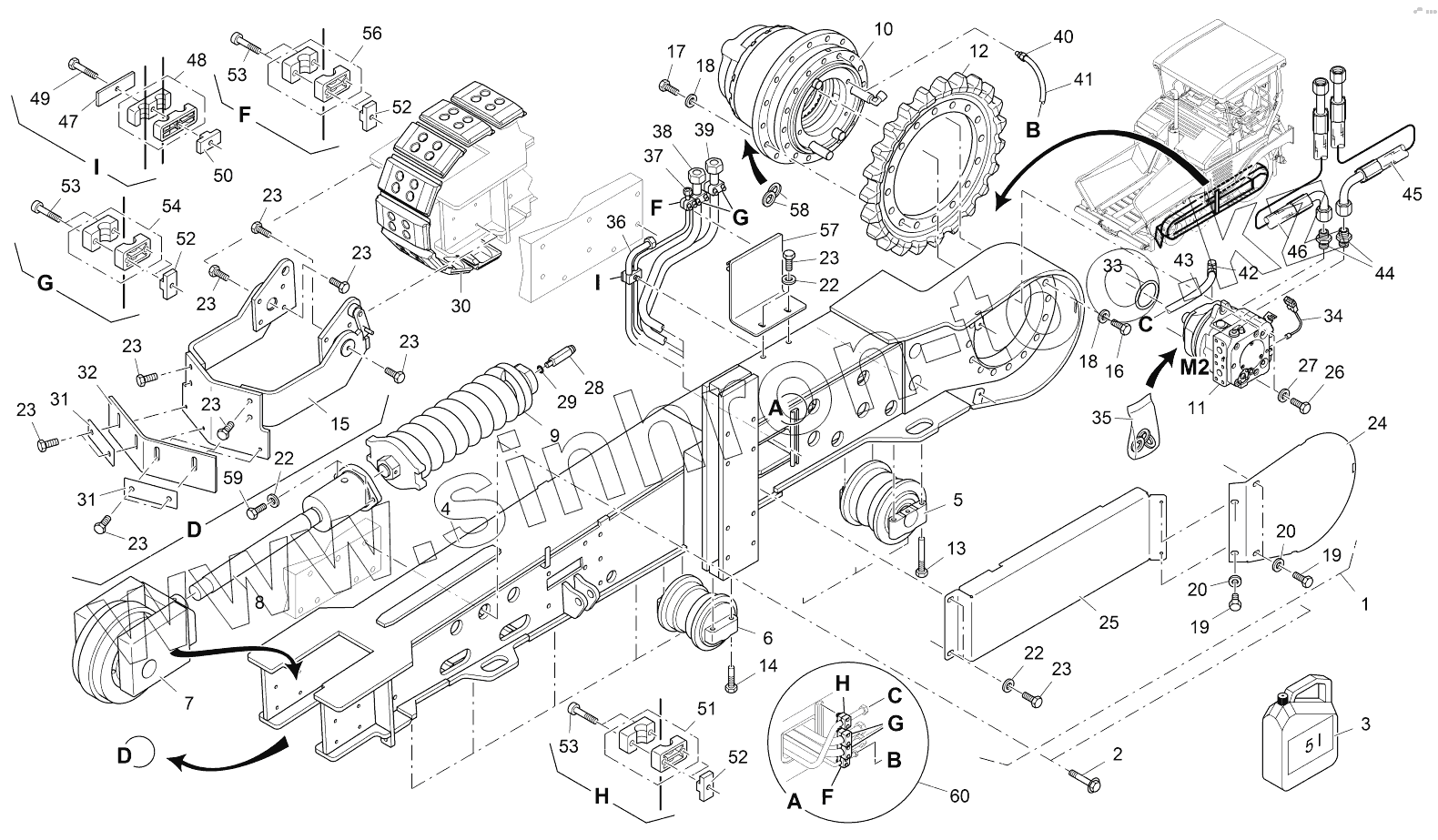

Каталог запасных частей к технике: VOGELE SUPER 1800-2SJ. TRACK, LEFT

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
19
20
20
22
22
22
23
23
23
23
23
23
23
23
23
23
24
25
26
27
28
29
30
31
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
52
52
53
53
53
54
56
57
58
59
Позиция на иллюстрации Заводской номер детали Название детали
1 2042146 TRACK LI.
2 2025093 SCREW
3 1238051 SPECIAL OIL, PACK. UNIT 5 LTR.
4 2043604 TRACK CARRIER LI.
5 4611340029 ROLLER
6 4611340028 ROLLER
7 2008160 GUIDE WHEEL
8 2008163 PUSH ROD
9 2008164 CLAMPING UNIT
10 4607162182 CHASSIS TRANSMISSION
11 2029365 HY ENGINE
12 4610042048 TRACK SPROCKET
13 2007490 SCREW
14 9512360931 SCREW
15 2008174 WIPER LI.
16 2007738 SCREW
17 2007527 SCREW
18 9500216916 DISC
19 9510160933 SCREW
20 9500100125 WASHER
22 2038695 DISC
23 9512300933 SCREW
24 2007741 LID
25 2008166 LID
26 2007771 SCREW
27 9500176916 DISC
28 2120177 LUBRICATION NIPPLE
29 4617212472 RING
30 4610302084 CURRENT CHAIN + RUBBER PLATES
31 2008171 SHEET
32 2008172 DEFLECTORS
33 9672630062 O-RING
34 2029371 SENSOR
35 9629561003 SEAL KIT
36 4617305744 PIPE
37 4617305745 PIPE
38 4617305742 PIPE
39 4617305741 PIPE
40 9602130057 SCREW CONNECTION
41 3430251135 HOSE
42 9678180058 SCREW
43 3450032080 HOSE
44 9603070057 SCREW
45 2009126 HOSE
46 2009125 HOSE
47 9685020185 TOP COVER
48 9660150185 PAIR OF CLAMPING HALVES
49 9508310933 SCREW
50 9695030185 NUT
51 9655180185 PIPE CLAMP HALF
52 9695010185 NUT
53 9506300912 SCREW
54 9506310912 SCREW
55 2038752 PIPE CLAMP
56 2038753 PIPE CLAMP
57 2008167 SHEET
58 9511137603 SEAL RING
59 2040804 SCREW
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
