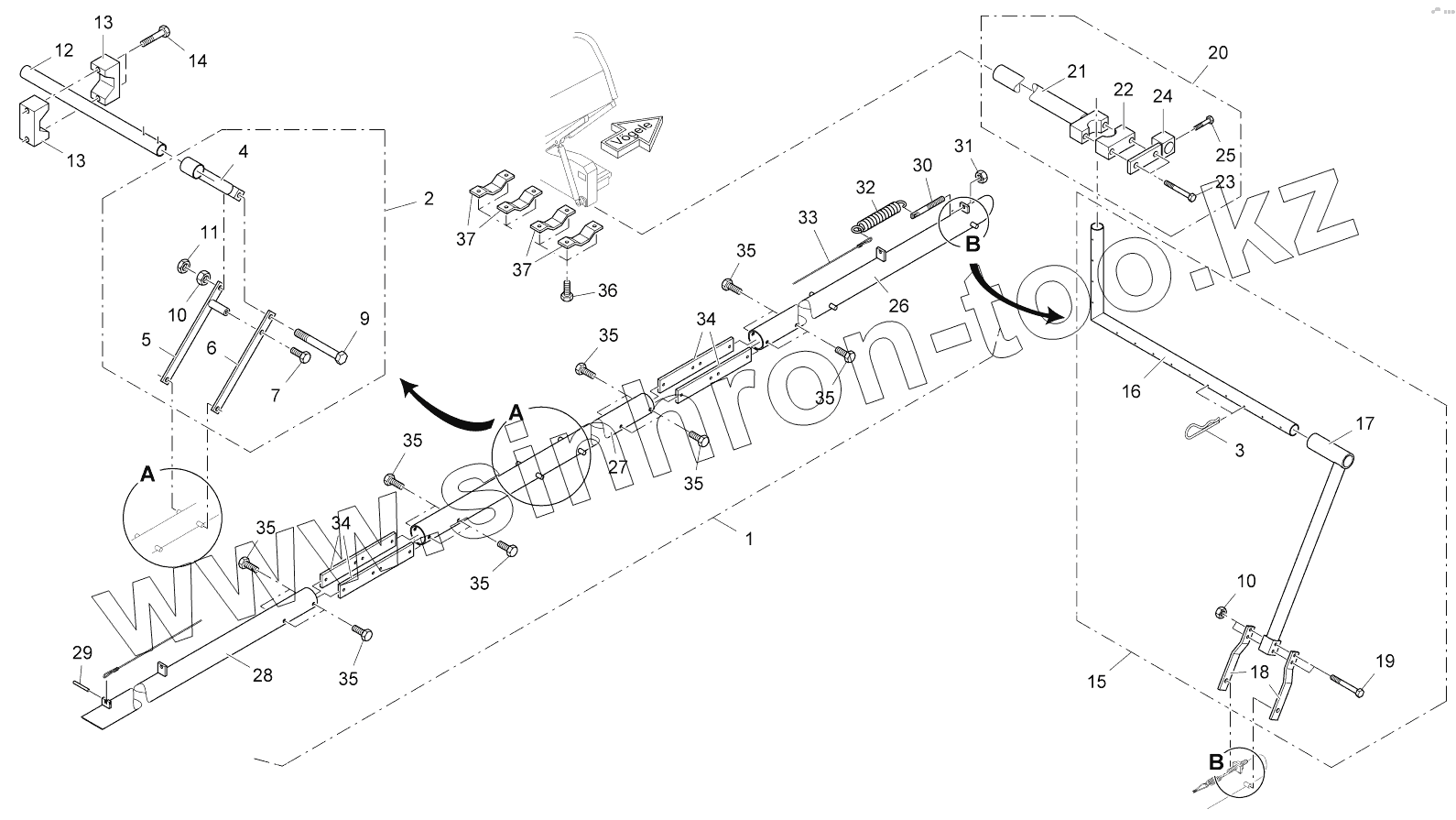

Каталог запасных частей к технике: VOGELE SUPER 1800-2SJ. SLIDING TUBE 7M

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

9

10

10

11

12

13

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

34

35

35

35

35

35

35

35

35

36

37

37

Позиция на иллюстрации	Заводской номер детали		Название детали
1	4917300809		TOWPIPE
2	4606123391		PIPE GUIDANCE
3	4924020354		BOLT SECURITY
4	4617304102		SUPPORT TUBE
5	4611332114		TENSION LATCH
6	4611332116		TENSION LATCH
7	9516300933		SCREW
9	9516500931		SCREW
10	9500160934		NUT
11	9500160439		NUT
12	4617303035		PIPE
13	4610352020		CLAMPING PART
14	9510420931		SCREW
15	4606123440		PIPE GUIDANCE
16	4606123217		GUIDE TUBE
17	4606122134		GUIDE TUBE
18	4611332021		TAP
19	9510400931		SCREW
20	4617304912		PIPE CPL.
21	4617302728		SLIDING TUBE
22	4910550048		CLAMPING PIECE
23	9510360933		SCREW
24	4608512207		HOLDER
25	9512200933		SCREW
26	4617302250		SLIDING TUBE
27	4617302251		SLIDING TUBE
28	4617302114		SLIDING TUBE
29	9505320007		CYLINDER PIN
30	4924020363		THREADED BOLT
31	9500100934		NUT
32	4906030017		EXTENSION SPRING
33	4624062023		WIRE
34	4615102491		FLAT STEEL
35	9512310933		SCREW
36	9512360931		SCREW
37	4610230112		CLAMPING PART

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
