Каталог запасных частей к технике: VOGELE SUPER 1800-2SJ. AUGER EXTENSION 4,6-7,1M

Тип техники

Марка

Модель

Схема

1

2

2

3

3

4

4

4

5

5

6

7

8

9

10

11

12

12

13

14

15

15

16

16

17

17

18

18

18

18

18

18

19

19

20

20

20

20

21

21

21

21

22

23

24

24

25

26

27

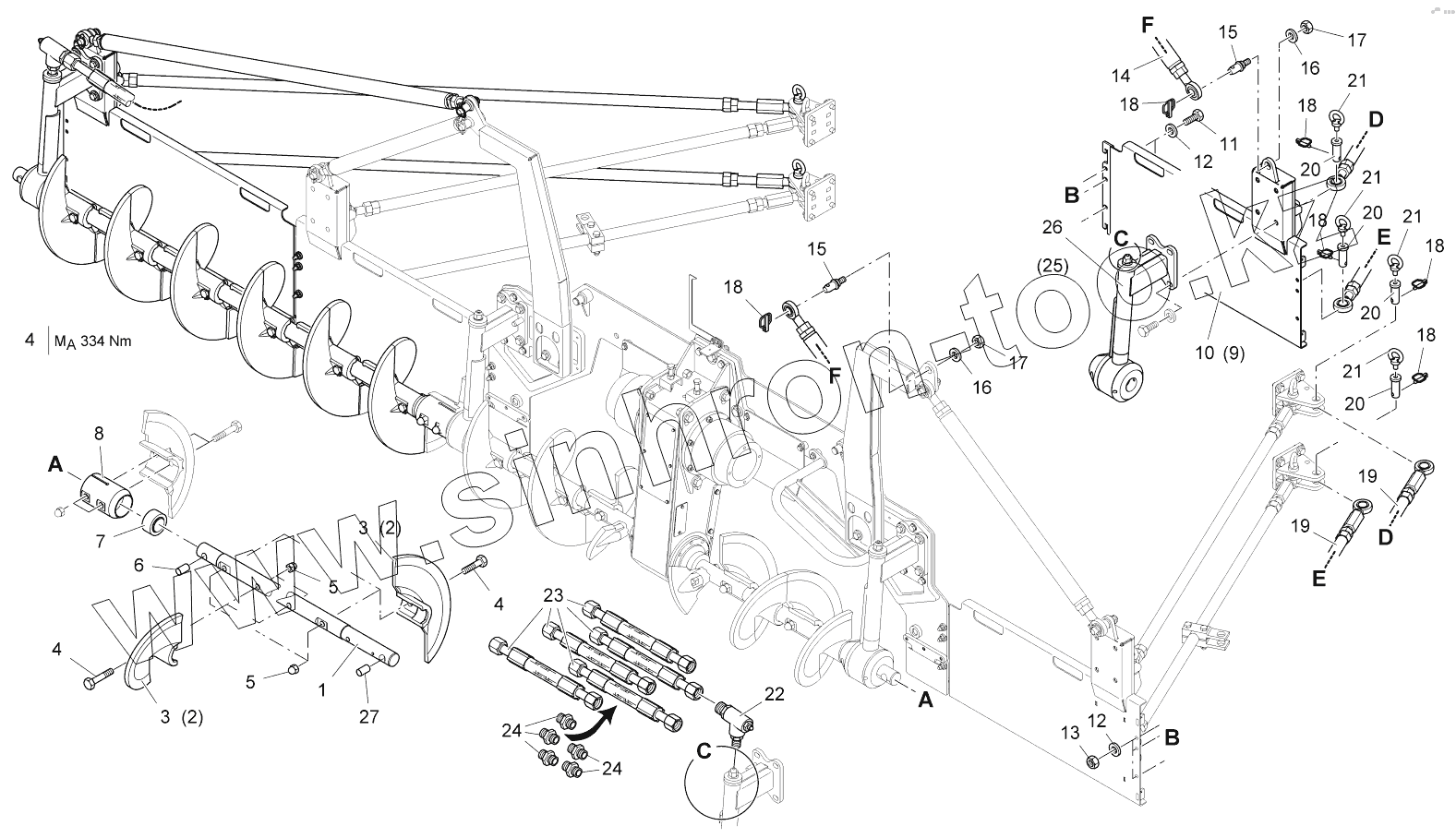

Позиция на иллюстрации	Заводской номер детали		Название детали
1	4622012487		SCREW SHAFT
2	4606302063		SNAIL WINGS LI.
3	4606302064		SNAIL WINGS RE.
4	9520440931		SCREW
5	9500201587		HAT NUT
6	4602202364		CLAMPING BUSH
7	9699040218		JOINT BEARING
8	4608112099		SLEEVE
9	4602438113		CHANNEL PLATE
10	4602438114		CHANNEL PLATE
11	9512340933		SCREW
12	9501307349		WASHER
13	9500120980		NUT
14	4618762549		VERTICAL SUPPORT
15	4602032284		BOLT
16	9502107349		WASHER
17	9500200980		NUT
18	9512451023		PLUG
19	2005390		HORIZONTAL SUPPORT
20	4602032251		BOLT
21	9500160580		EYE BOLT
22	4621052165		SCREW
23	9641001311		HOSE
24	9601080058		SCREW
25	2040240		BEARING BRACKET LI.
26	2040241		BEARING BRACKET RE.
27	4602202363		CLAMPING BUSH

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
