Каталог запасных частей к технике: VOGELE SUPER 1800-2SJ. AIR SUCTION

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

6

6

6

7

8

8

9

10

11

12

13

14

15

16

16

17

18

19

20

20

20

21

22

23

24

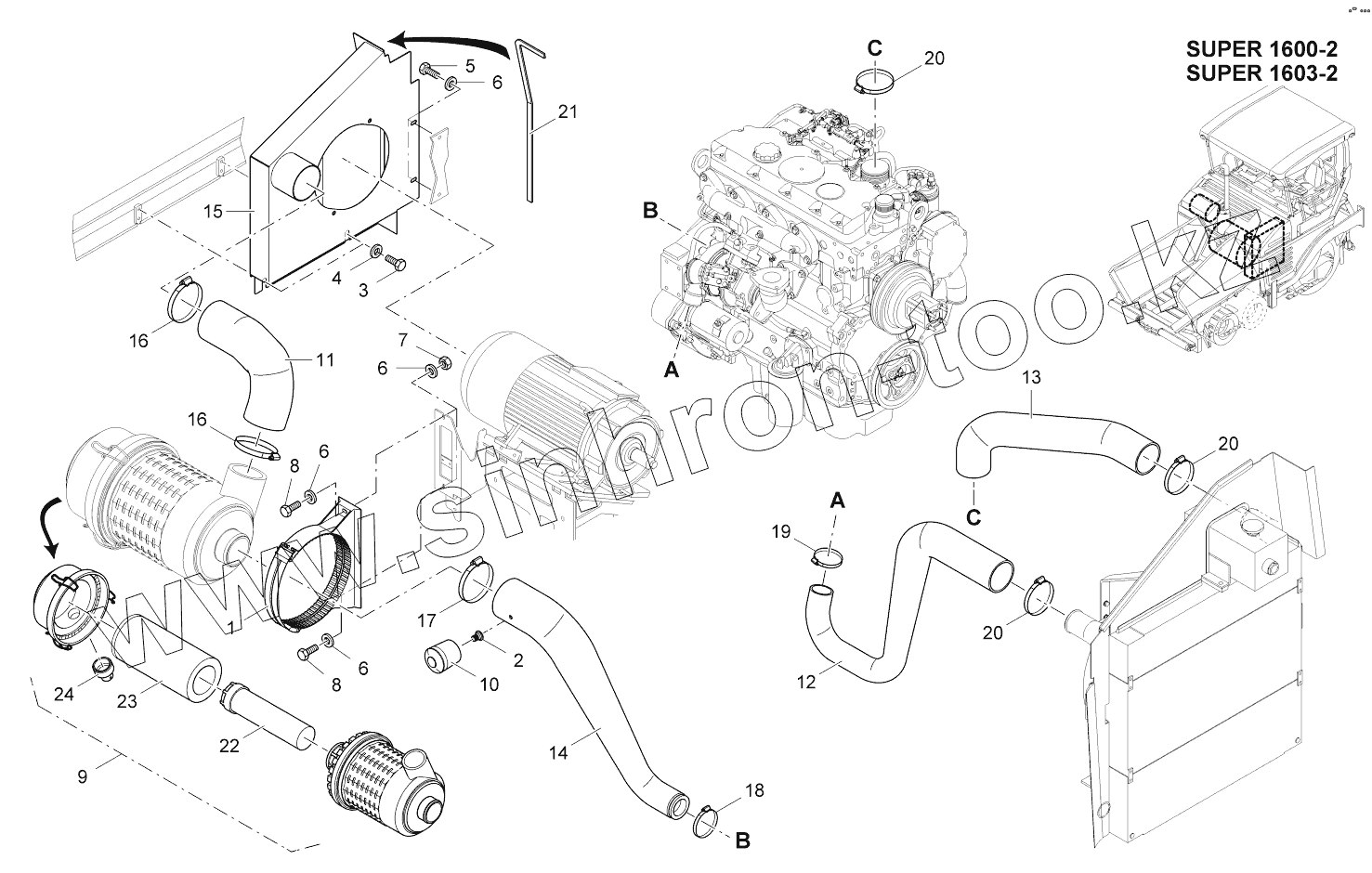

Позиция на иллюстрации	Заводской номер детали		Название детали
1	4624082226		HOLDER
2	2003899		THREADED BOLT
3	9508160933		SCREW
4	9511089021		WASHER
5	9508200933		SCREW
6	9500847349		WASHER
7	9500080934		NUT
8	9508320933		SCREW
9	4624082222		AIR FILTER
10	4624082213		MAINTENANCE INDICATOR
11	2044003		AIR HOSE
12	2045330		HOSE
13	2045123		HOSE
14	2057094		HOSE
15	2043995		AIR CONDUCTION
16	9550903017		HOSE CLAMP
17	9551103017		HOSE CLAMP
18	9550703017		HOSE CLAMP
19	2003566		HOSE CLAMP
20	4618372084		HOSE CLAMP
21	3513200004		RUBBER
22	1209620		SAFETY CARTRIDGE
23	1209590		FILTER CARTRIDGE
24	4624082225		VALVE

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
