Каталог запасных частей к технике: VOGELE SUPER 1800-2. SCREEN WALL

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

11

12

12

12

13

13

13

13

13

13

13

13

13

13

13

13

13

13

14

14

15

15

15

15

15

16

16

16

16

16

16

16

16

16

17

17

18

18

19

19

19

20

21

21

22

22

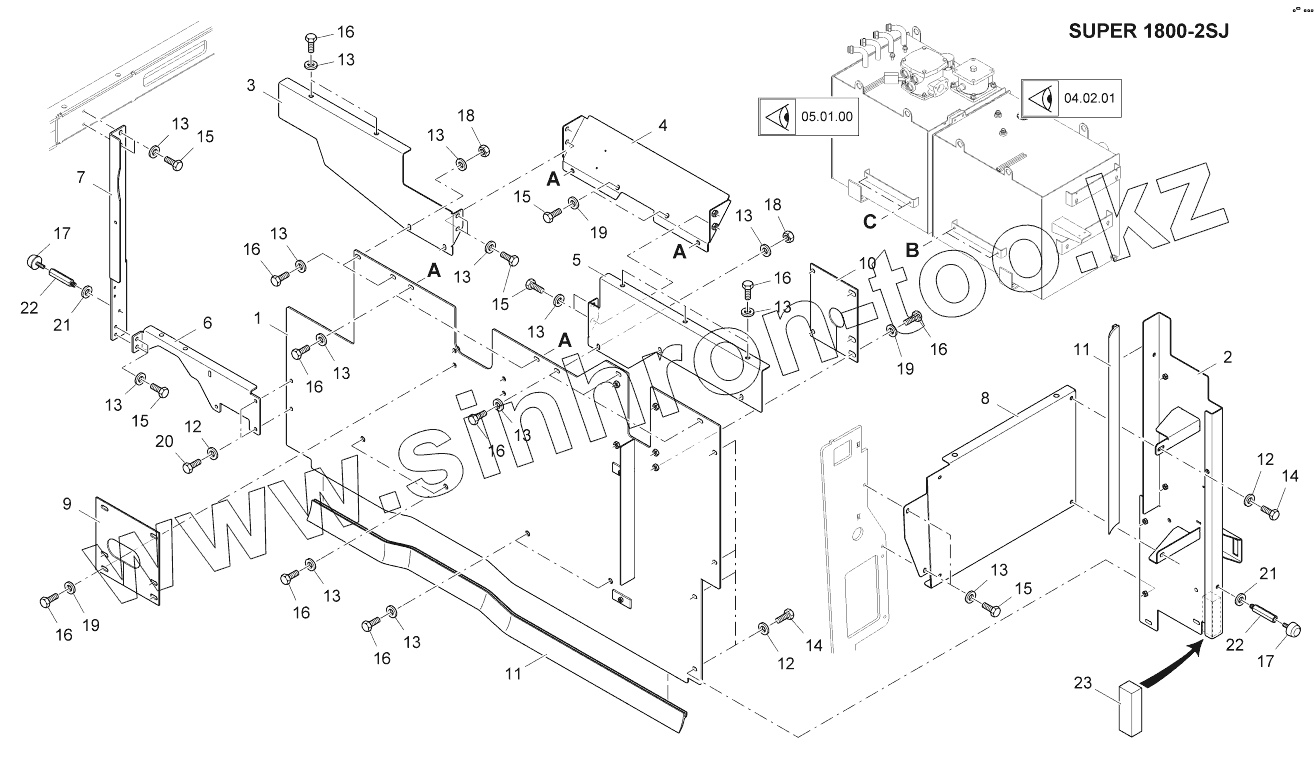

Позиция на иллюстрации	Заводской номер детали		Название детали
1	2043981		SHEET
2	2044182		SHEET
3	2043956		SHEET
4	2043973		SHEET
5	2043983		SHEET
6	2077415		SHEET
7	2043501		STRUT
8	2049081		IMPACT PLATE
9	2008361		RUBBER
10	2008359		RUBBER
11	2000160		JOINING PIECE
12	9500847349		WASHER
13	9501057349		WASHER
14	9508200933		SCREW
15	9510200933		SCREW
16	9510250933		SCREW
17	4915520172		RUBBER BUFFER
18	9500100934		NUT
19	9501109021		DISC
20	9508250933		SCREW
21	9500080125		WASHER
22	4615092027		STEEL HEX

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
