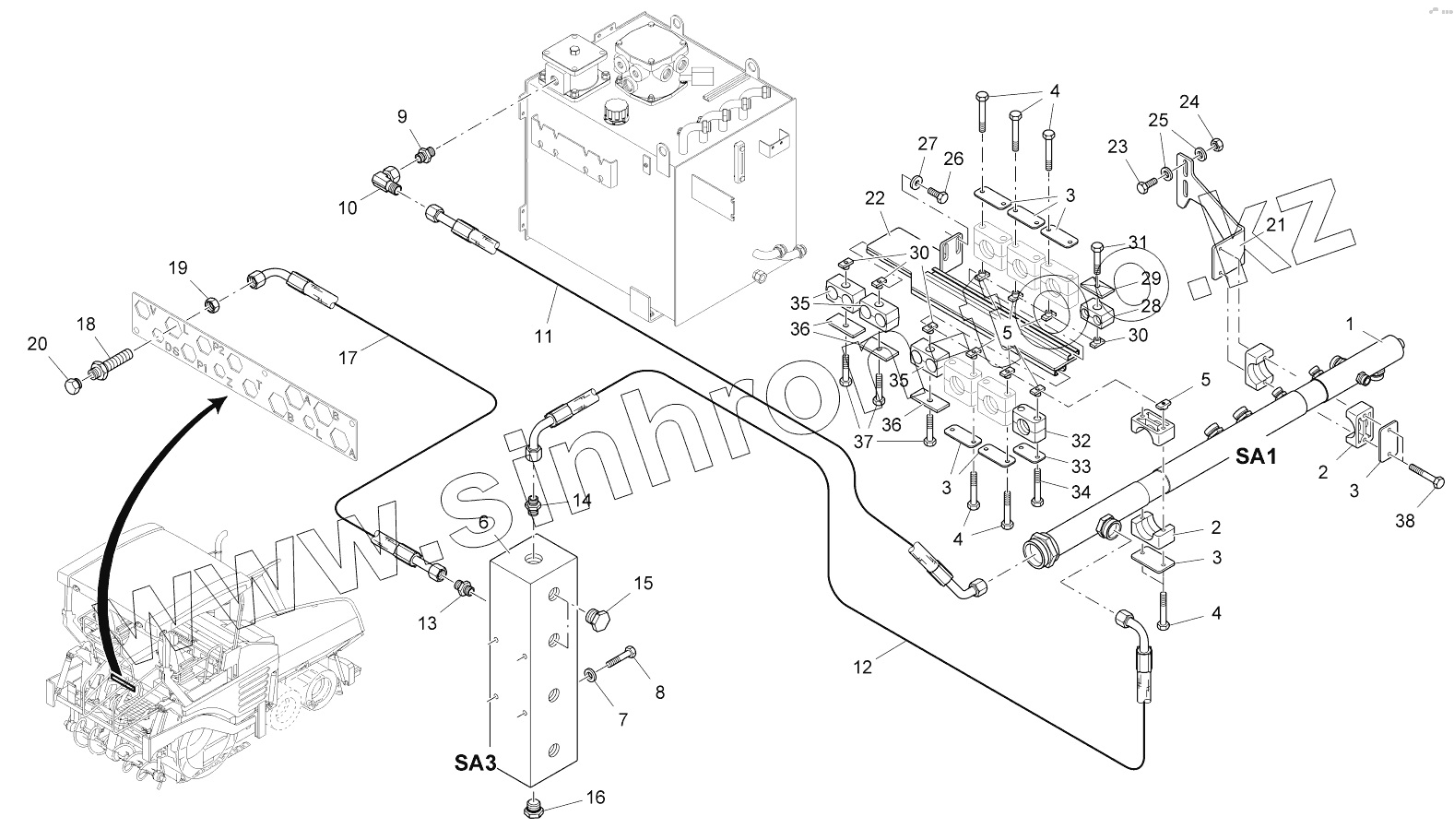

Каталог запасных частей к технике: VOGELE SUPER 1800-2. LEAKING OIL

Тип техники

Марка

Модель

Схема

1

2

2

3

3

3

3

4

4

4

5

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

30

31

32

33

34

35

35

36

36

37

38

Позиция на иллюстрации	Заводской номер детали		Название детали
1	2003766		LEAK OIL COLLECTORS
2	9650420185		CLAMPING HALF PAIR
3	9680050185		TOP COVER
4	9506370931		SCREW
5	9695010185		NUT
6	4411522674		COLLECTION BAR
7	9500080125		WASHER
8	9508360933		SCREW
9	9602420057		SCREW
10	9627420057		SCREW
11	2049813		HOSE
12	2049809		HOSE
13	9602220057		SCREW CONNECTION
14	9602280057		SCREW CONNECTION
15	9636260057		screw
16	9637220057		SCREW
17	3460020090		HOSE
18	9522203910		SCREW
19	9630300010		NUT
20	9638070057		FILLER CAP
21	2048877		HOLDER
22	2048882		HOLDER
23	9506250933		SCREW
24	9500060934		NUT
25	9500647349		WASHER
26	9508200933		SCREW
27	9500847349		WASHER
28	9660180185		PAIR OF CLAMPING HALVES
29	9685020185		TOP COVER
30	9695030185		NUT
31	9508310933		SCREW
32	9650300185		CLAMPING HALF PAIR
33	9680040185		COVER PLATE
34	9506330933		SCREW
35	9660250185		CLAMPING HALF PAIR
36	9685030185		TOP COVER
37	9508340933		SCREW
38	9506380931		SCREW
