Каталог запасных частей к технике: VOGELE SUPER 1800-2. FUEL SUPPLY

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

6

7

8

9

9

10

11

12

12

12

13

13

14

15

15

16

17

18

19

20

21

22

23

24

25

25

26

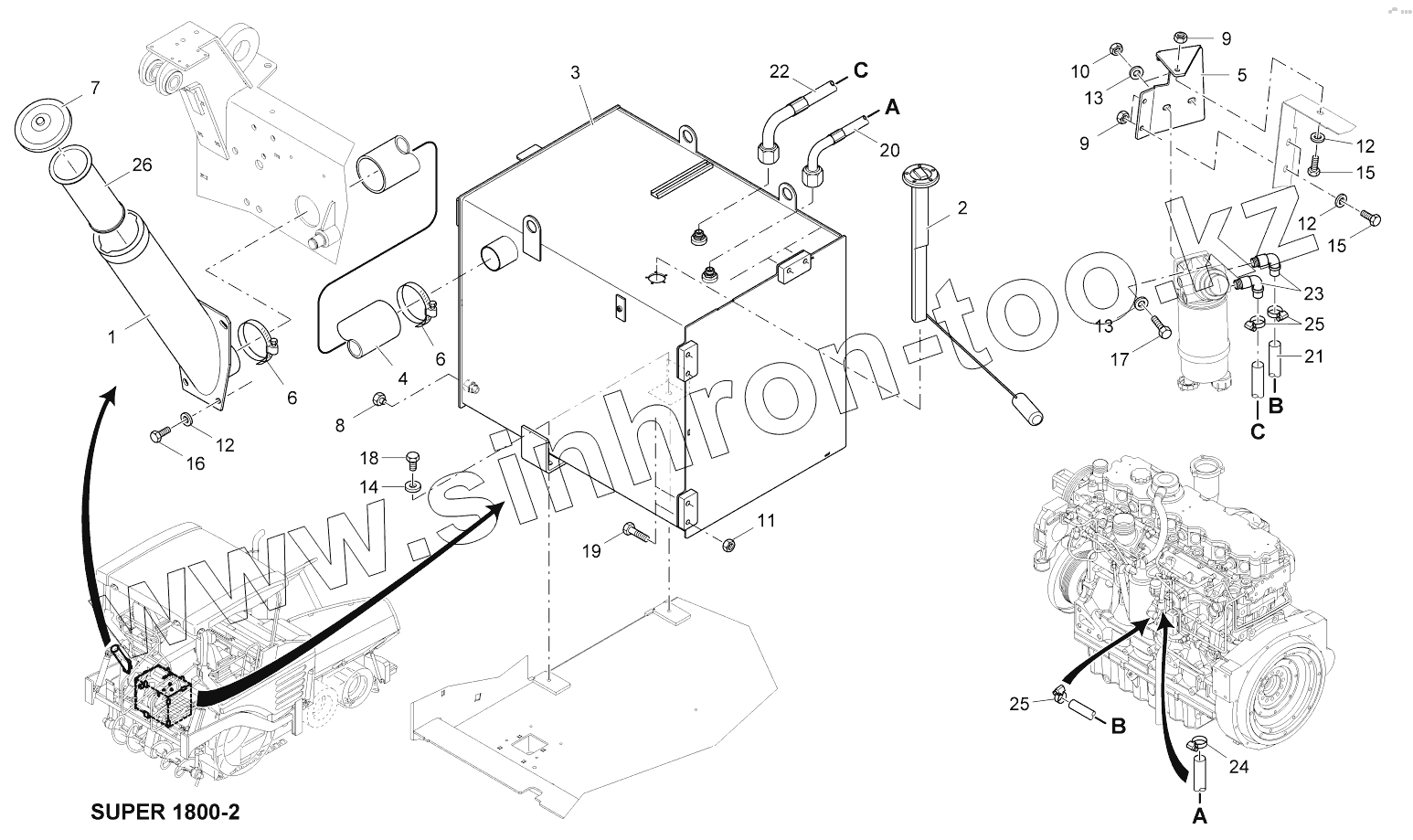

Позиция на иллюстрации	Заводской номер детали		Название детали
1	2002949		FILLING SOCKET
2	2005784		FUEL SENSOR
3	2042139		FUEL TANK
4	2004591		FUEL LINE
5	2052103		SHEET
6	9550703017		HOSE CLAMP
7	4619112004		BAYONET LOCK
8	9638050057		FILLER CAP
9	9500080934		NUT
10	9500100934		NUT
11	9500120934		NUT
12	9500847349		WASHER
13	9501057349		WASHER
14	9501307349		WASHER
15	9508200933		SCREW
16	9508250933		SCREW
17	9510320933		SCREW
18	9512250933		SCREW
19	9512330933		SCREW
20	2053425		HOSE
21	2053426		HOSE
22	2053427		HOSE
23	2053682		FITTINGS
24	9510123017		HOSE CLAMP
25	2091449		HOSE CLAMP
26	2093083		FILTER INSERT

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
