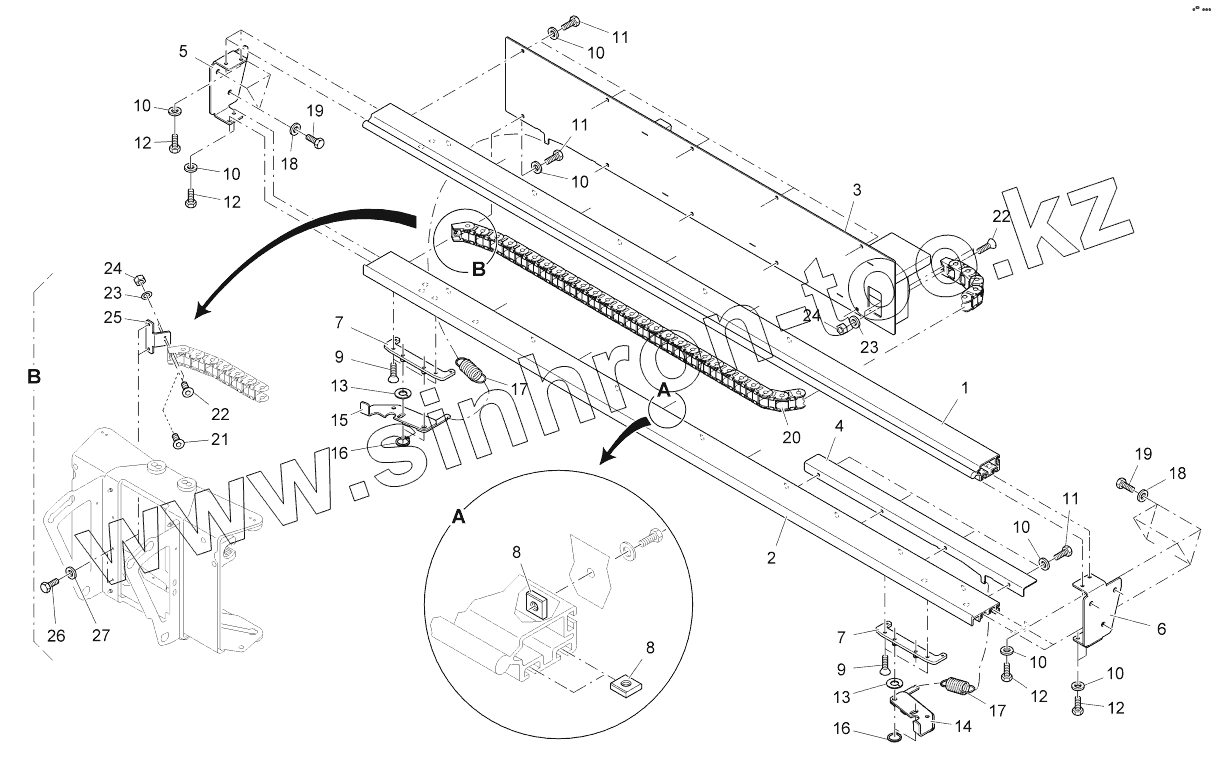

Каталог запасных частей к технике: VOGELE SUPER 1800-2. DESK TOUR, ENERGY CHAIN

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

7

8

8

9

9

10

10

10

10

10

10

10

11

11

11

12

12

12

12

13

13

14

15

16

16

17

17

18

18

19

19

20

22

22

23

23

24

24

25

26

27

Позиция на иллюстрации	Заводской номер детали		Название детали
1	2032409		PROFILE
2	2032410		PROFILE
3	2041463		SHEET
4	2041473		SHEET
5	2041461		SHEET
6	2041462		SHEET
7	2033882		METAL PLATE
8	2034264		THREADED PLATE
9	9508207991		SCREW
10	9500080125		WASHER
11	9508160933		SCREW
12	9508180933		SCREW
13	2026113		WASHER
14	2041468		LEVER
15	2041467		LEVER
16	9500120471		SEEGER CIRCLIP RING
17	2026109		SPRING
18	9500130125		WASHER
19	9512200933		SCREW
20	2043179		ENERGY CHAIN
22	2026908		SCREW
23	9500060125		WASHER
24	9500060982		NUT
25	2043135		SHEET
26	9506160933		SCREW
27	9500647349		WASHER

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
