Каталог запасных частей к технике: VOGELE SUPER 1800-2. COOLING SYSTEM

Тип техники

Марка

Модель

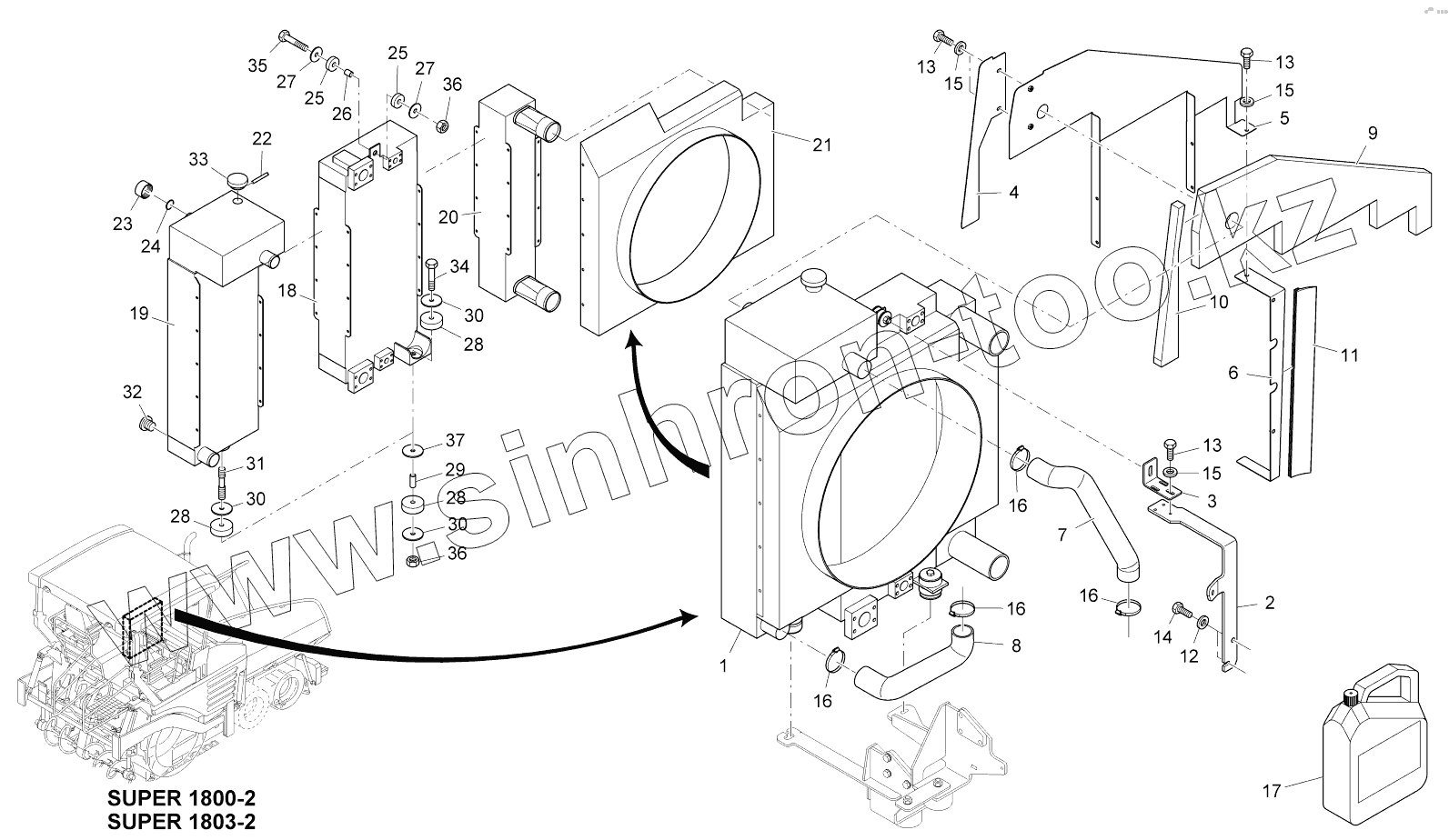

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

13

13

14

15

15

15

16

16

16

16

17

18

19

20

21

22

23

24

25

25

26

27

27

28

28

28

29

30

30

30

31

32

33

34

35

36

36

37

Позиция на иллюстрации	Заводской номер детали		Название детали
1	2012872		COOLER
2	2043704		BRACKET
3	2006672		HOLDER
4	2046366		SHEET
5	2046380		SCHOTT
6	2011683		SHEET
7	2043413		COOLANT HOSE
8	2043534		COOLANT HOSE
9	2051618		FOAM
10	2051675		FOAM
11	2000160		JOINING PIECE
12	9501057349		WASHER
13	9508200933		SCREW
14	9510250933		SCREW
15	9500847349		WASHER
16	2012382		PIPE CLIP
17	3506031014		COOLANT
18	2013112		OILCOOLER-AT
19	2013113		WATER COOLER
20	2013114		COOLER
21	2013115		HOOD
22	2013116		HOSE
23	2013117		OIL LEVEL INDICATOR
24	2013118		SEAL RING
25	2013119		RUBBER BUFFER
26	2013120		SLEEVE
27	2013121		DISC
28	2013122		RUBBER BUFFER
29	2013123		SLEEVE
30	2013124		DISC
31	2013125		PIN SCREW
32	2013126		SCREW
33	2013127		LOCKING LID
34	9512400933		SCREW
35	9512350933		SCREW
36	9500120934		NUT
37	4618042659		DISC

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
