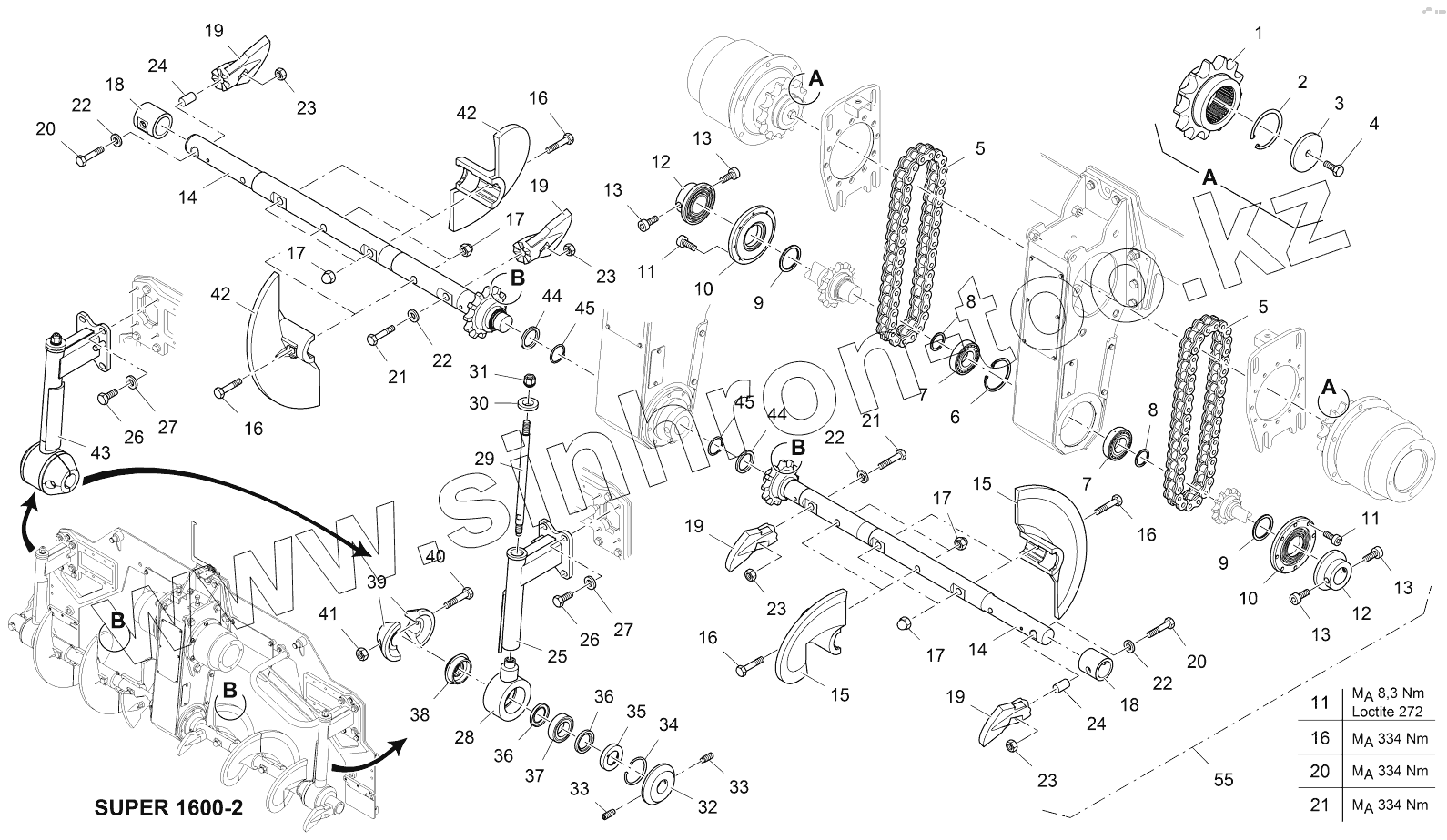

Каталог запасных частей к технике: VOGELE SUPER 1600-2. VSS_ENDLESS DISTRIBUTION

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
5
6
7
7
8
8
9
9
10
10
11
11
11
12
12
13
13
13
13
14
14
15
15
16
16
16
16
16
17
17
17
17
18
18
19
19
19
19
20
20
20
21
21
21
22
22
22
22
23
23
23
23
24
24
25
26
26
27
27
28
29
30
31
32
33
33
34
35
36
36
37
38
39
40
41
42
42
43
44
44
45
45
55
Позиция на иллюстрации Заводской номер детали Название детали
1 4610062220 SPROCKET
2 9500650472 SEEGER RING
3 4618042682 DISC
4 9512250933 SCREW
5 2026963 ROLLER CHAIN
6 9501100472 SEEGER RING
7 2023895 PENDULUM BEARING
8 9550500988 SUPPORT DISC
9 2013979 SUPPORT RING
10 2013966 LID
11 9506160912 SCREW
12 2013975 LID
13 9512200912 SCREW
14 2082627 SCREW SHAFT
15 4606302064 SNAIL WINGS RE.
16 9520440931 SCREW
17 9500201587 HAT NUT
18 2075202 PIPE
19 2030745 SNAIL WINGS
20 9520520931 SCREW
21 9520480931 SCREW
22 9550210125 DISC
23 9500200934 NUT
24 4602202363 CLAMPING BUSH
25 4611402214 BEARING BRACKET RE.
26 9516320933 SCREW
27 9501707349 WASHER
28 4611402200 STOCK PART
29 4602022624 BOLT
30 4618042845 DISC
31 9522074361 NUT
32 4604132633 LOCKING LID
33 9510250915 THREADED PIN
34 9501000472 SEEGER CIRCLIP RING
35 4617212483 DISTANCE RING
36 4604112142 POETRY
37 9541110635 PENDULUM BEARING
38 4604132602 LOCKING LID
39 4610230116 CLAMPING PART
40 9510440931 SCREW
41 9500100934 NUT
42 4606302063 SNAIL WINGS LI.
43 4611402213 BEARING BRACKET LI.
44 2014242 RING
45 9500500471 SEEGER RING
55 2204847 VSS_VERTEILERSCHNECKE
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
