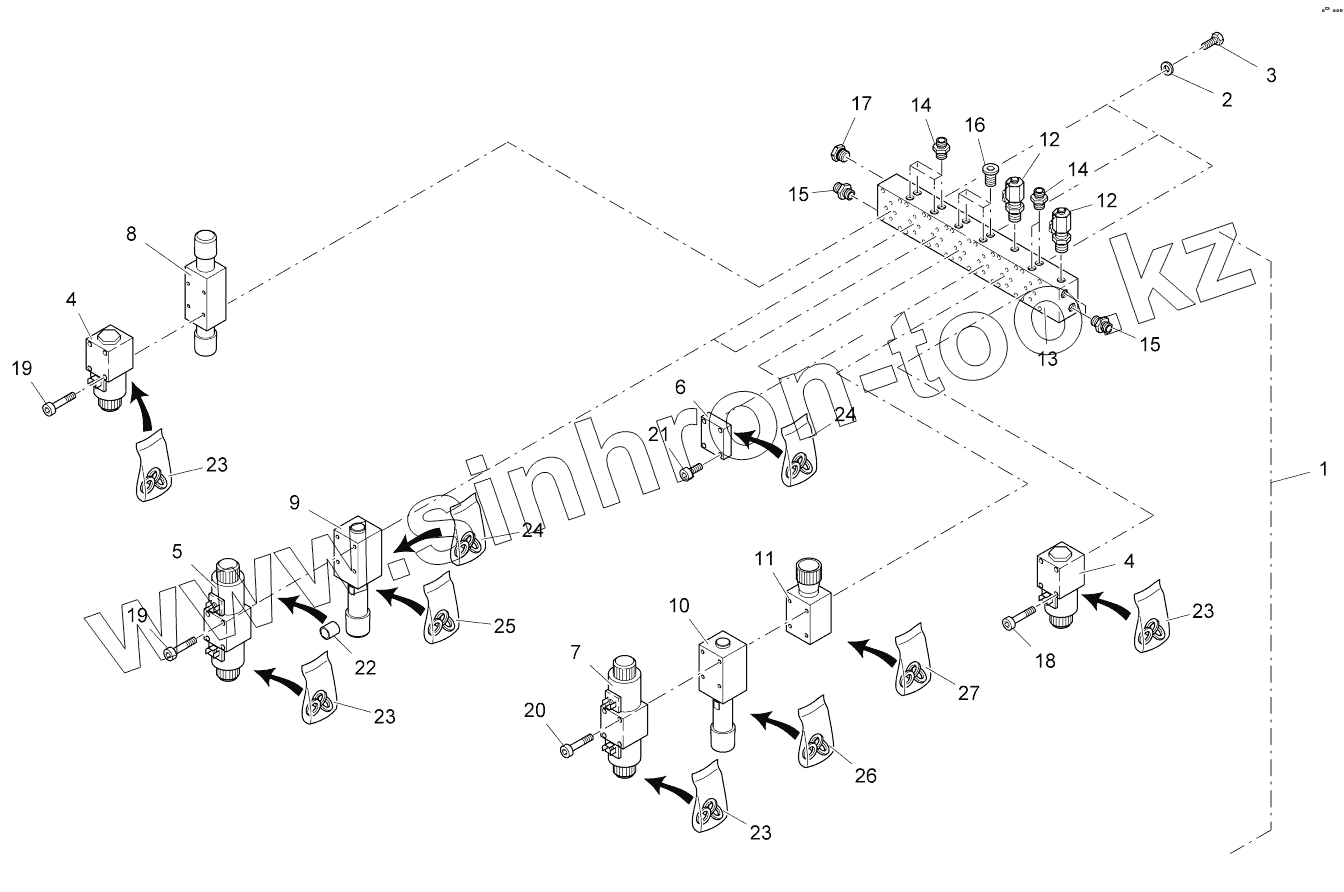

Каталог запасных частей к технике: VOGELE SUPER 1600-2. VALVE BLOCK CYLINDER FUNCTION 1

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
4
5
6
7
8
9
10
11
12
12
13
14
14
15
15
16
17
18
19
19
20
21
22
23
23
23
23
24
24
25
26
27
Позиция на иллюстрации Заводской номер детали Название детали
1 9654011000 VALVE BLOCK CYLINDER FUNCTION 1
2 9500080125 WASHER
3 9508160933 SCREW
4 9653951010 VALVE
5 9653951007 VALVE
6 9653991001 TOP COVER
7 9653951011 VALVE
8 2012772 PRESSURE RELIEF VALVE
9 9653971004 PRESSURE RELIEF VALVE
10 9653971013 VALVE
11 9653981006 FLOW CONTROL VALVE
12 9625551000 SCREW COUPLING
13 9653991003 PLATE
14 9603120057 SCREW CONNECTION
15 9603180057 SCREW
16 9637160057 SCREW
17 9637220057 SCREW
18 9653991004 SCREW KIT
19 9653991005 SCREW SET
20 9653991006 SCREW SET
21 9653991007 SCREW SET
22 9653951015 JET
23 9653951014 SET OF SEALS
24 9653971012 SET OF SEALS
25 9653971011 SET OF SEALS
26 9653971015 SET OF SEALS
27 9653981007 SEAL KIT
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
