Каталог запасных частей к технике: VOGELE SUPER 1600-2. TANK, HYDRAULICS

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
16
17
18
19
20
21
22
24
25
26
27
28
29
30
31
32
33
34
35
36
37

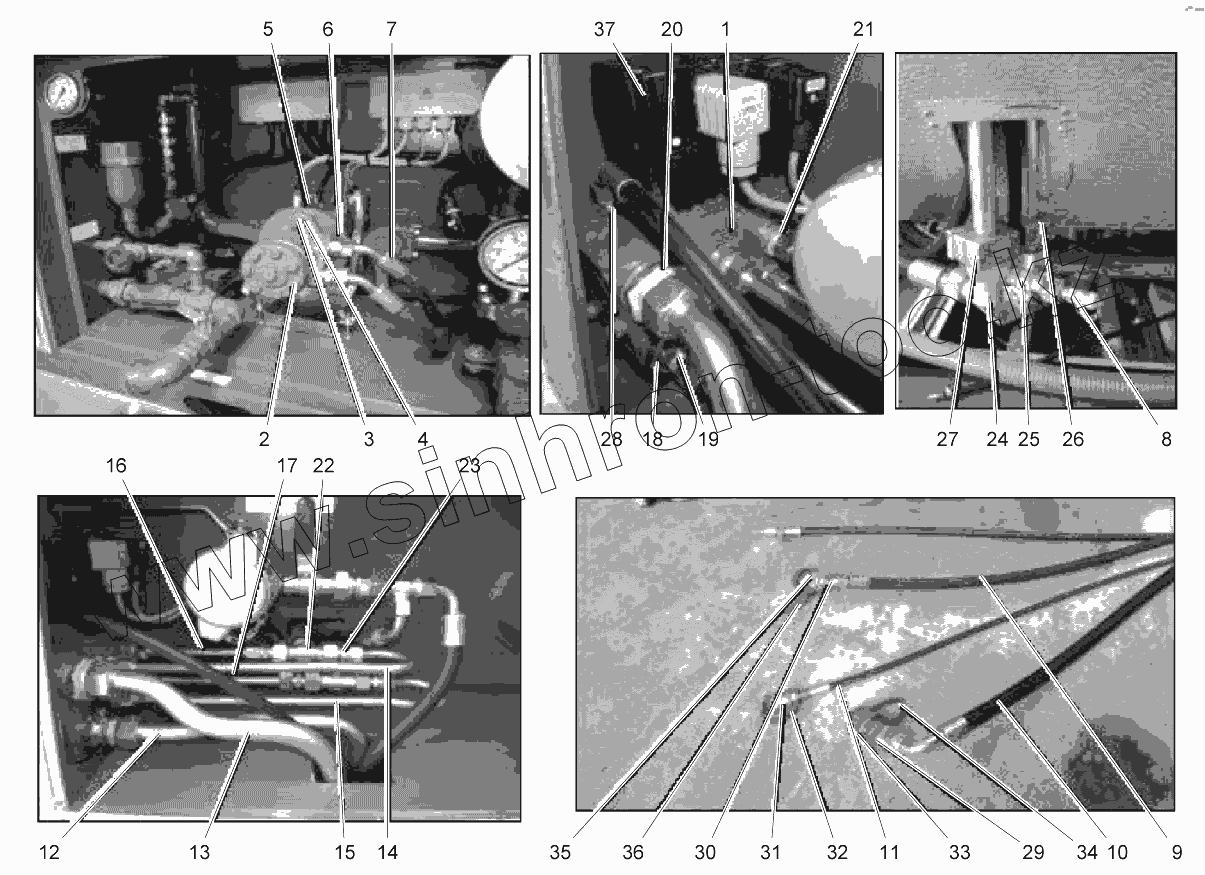

Позиция на иллюстрации Заводской номер детали Название детали
1 2103917 PROPORTIONAL DIRECTIONAL VALVE
2 2086454 OIL SUPPLY ENGINE
3 2086639 SCREW
4 9500130125 WASHER
5 9500120980 NUT
6 9602150057 SCREW
7 2086640 HYDRAULIC HOSE
8 2087664 CONNECTION
9 2086641 HYDRAULIC HOSE
10 2086642 HYDRAULIC HOSE
11 2086643 HYDRAULIC HOSE
12 2086645 MANAGEMENT
13 2086646 RETURN LINE
16 2086649 CONNECTING LINE
17 2086650 CONNECTING LINE
18 2087665 REDUCING CONNECTOR
19 9561603901 SCREW
20 9602260057 SCREW CONNECTION
21 9602120057 SCREW CONNECTION
22 9521503905 SCREW
24 9522203905 SCREW
25 9531603908 SCREW
26 2086652 CLAMP
27 2086653 CLAMP
28 9602080057 SCREW CONNECTION
29 9615670060 SCREW
30 9619560060 SCREW
31 2082420 COUPLING PLUG
32 2082433 DUST CAP
33 2086654 SCREW COUPLING
34 2082435 DUST CAP
35 2086655 SCREW COUPLING
36 2082432 DUST CAP
37 2123062 PROPORTIONAL DIRECTIONAL VALVE
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
