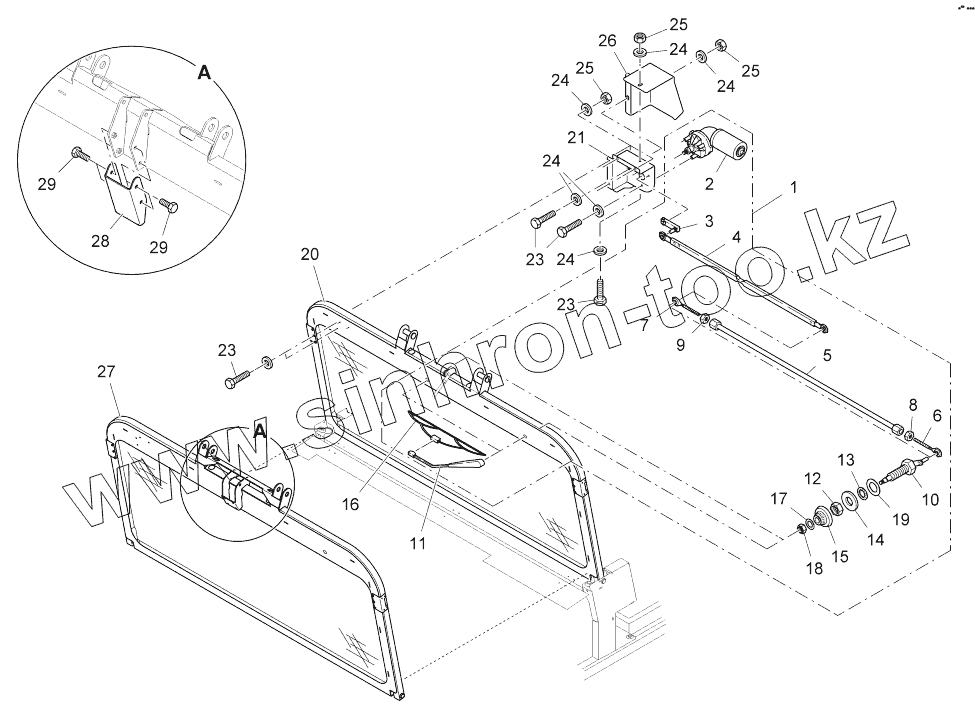

Каталог запасных частей к технике: VOGELE SUPER 1600-2. ROOF FRAME WITH WASHER

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

23

23

23

24

24

24

24

24

25

25

25

26

Позиция на иллюстрации	Заводской номер детали		Название детали
1	4624550027		WIPER SYSTEM
2	4624550028		WIPER MOTOR
3	4624550029		CLAMPING LEVER
4	4624550030		ARTICULATED ROD
5	4624550031		POLE
6	4624550032		CRANK PLATE
7	4624550033		CRANK PLATE
8	4624550034		NUT
9	4624550035		NUT
10	4624550036		CAMP
11	4624550037		WIPER ARM
12	4624550038		NUT
13	4624550039		TOOTH WASHER
14	4624550040		DISC
15	4624550041		CAP
16	4624550042		WIPER BLADE
17	4624550043		DISC
18	4624550044		NUT
19	4624550045		RUBBER WASHER
20	2106296		FRONT WINDOW
21	2041030		SHEET
23	9506200933		SCREW
24	9500060125		WASHER
25	9500060934		NUT
26	4602437167		SHEET
