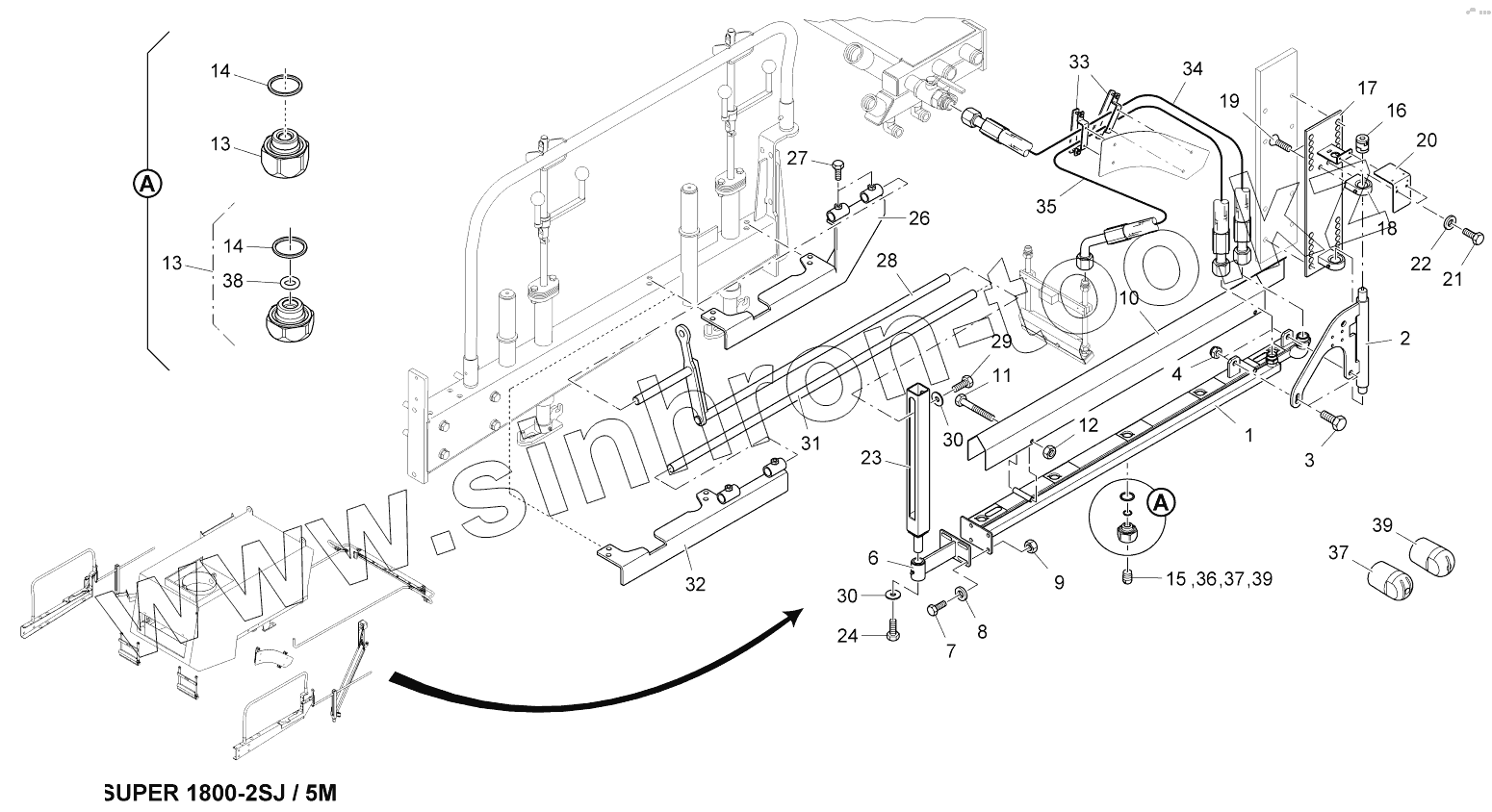

Каталог запасных частей к технике: VOGELE SUPER 1600-2. RAMP, FOLDABLE MECH.RE. 5 M

Тип техники

Марка

Модель

Схема

1

2

3

4

6

7

8

9

10

11

12

13

13

14

14

15

16

17

18

19

20

21

22

23

24

27

29

30

30

31

32

33

34

35

36

37

37

Позиция на иллюстрации	Заводской номер детали		Название детали
1	2100090		SPRAY BAR
2	2086914		STORAGE
3	9514310933		SCREW
4	2085726		NUT
6	2086915		CONSOLE
7	9510300933		SCREW
8	9500100125		WASHER
9	9500100980		NUT
10	2100091		HOOD
11	9510420931		SCREW
12	9500100980		NUT
13	2086917		ADAPTER
14	9650720062		O-RING
15	2086918		NOZZLE 10
16	2086920		COUPLING
17	2086921		CONSOLE
18	2086922		ARTICULATED HEAD
19	2085820		COUNTERSUNK SCREW
20	2086923		PROTECTIVE PLATE
21	9506160933		SCREW
22	9500060125		WASHER
23	2086928		CONSOLE
24	9510160933		SCREW
27	9512250933		SCREW
29	9510200933		SCREW
30	9501109021		DISC
31	2086930		POLE
32	2101681		CONSOLE
33	2104700		HOLDING CLIP
34	2087413		HOSE
35	2087410		HOSE
36	2147213		NOZZLE 16
37	2147214		NOZZLE 7

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
