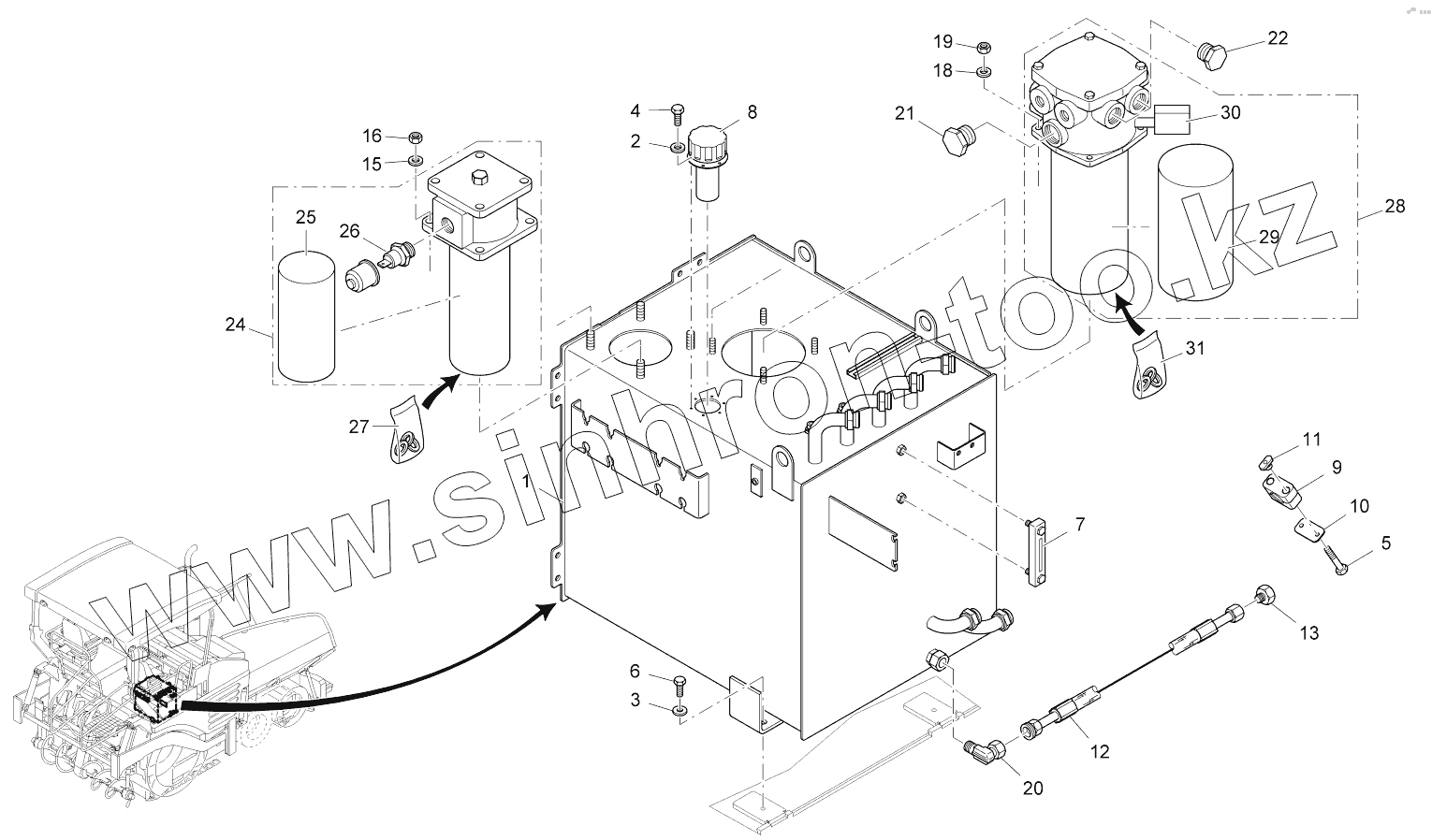

Каталог запасных частей к технике: VOGELE SUPER 1600-2. HYDRAULIC TANK

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

15

16

18

19

20

21

22

24

25

26

27

28

29

30

31

Позиция на иллюстрации	Заводской номер детали		Название детали
1	2041993		HYDRAULIC OIL TANK
2	9500050125		WASHER
3	9501057349		WASHER
4	9505100084		SCREW
5	9506330933		SCREW
6	9510250933		SCREW
7	9624361000		OIL INDICATOR
8	9624551000		FILTER
9	9650320185		PIPE CLIP
10	9680050185		TOP COVER
11	9695010185		NUT
12	2004479		HOSE
13	9638070057		FILLER CAP
15	9500170125		DISC
16	9500160934		NUT
18	9500130125		WASHER
19	9500120934		NUT
20	9627220057		SCREW CONNECTION
21	9636480057		SCREW
22	9636420057		SCREW
24	9624531000		FILTER
25	9624531001		FILTER INSERT
26	9606671003		PRESSURE SWITCH
27	2001884		SEAL KIT
28	9624541000		FILTER
29	9624541001		FILTER INSERT
30	9624541002		PRESSURE SWITCH
31	9624541003		SEAL KIT
32	9624541004		PARTITION PLATE

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
