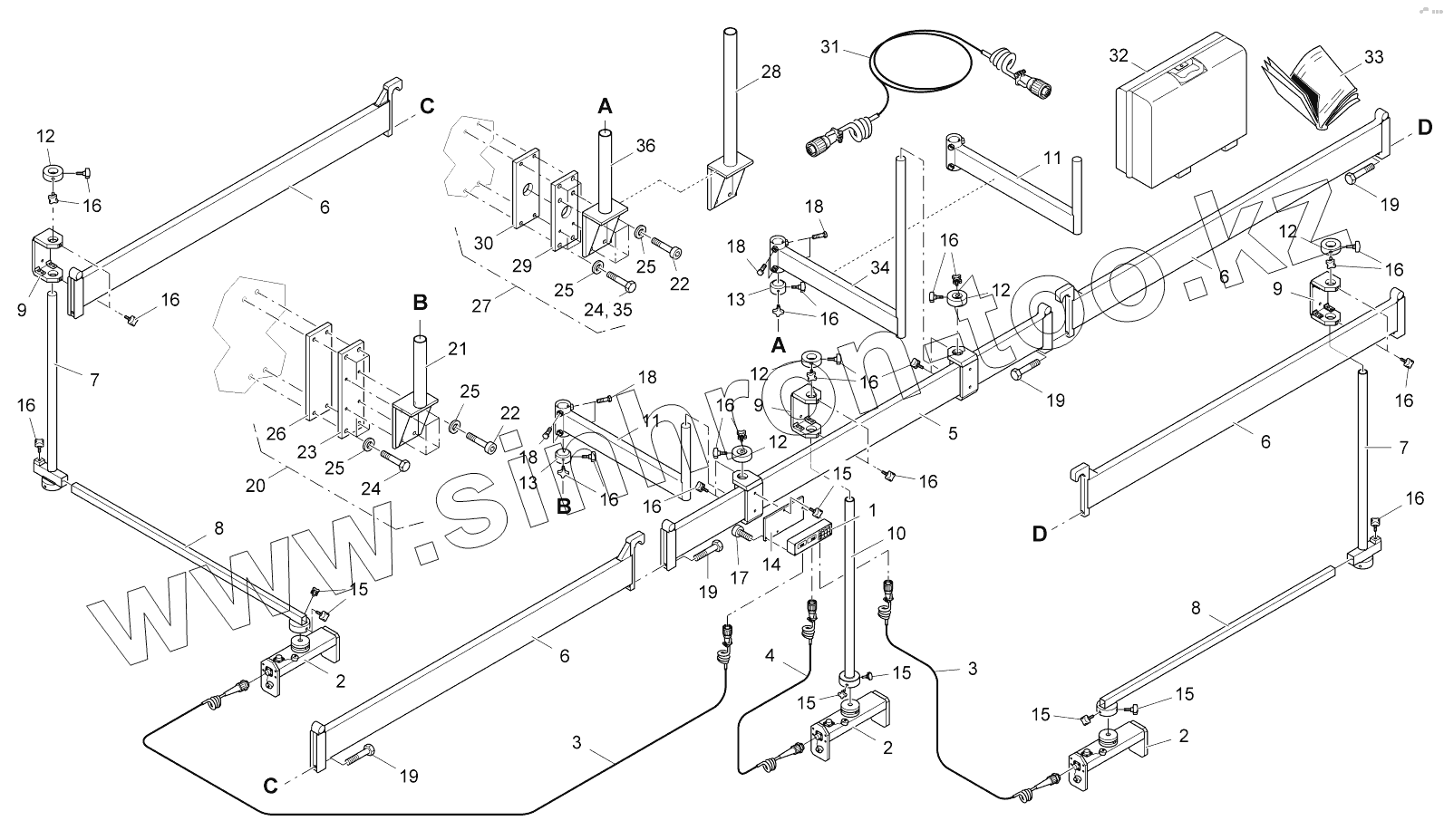

Каталог запасных частей к технике: VOGELE SUPER 1600-2. BIG-MULTIPLEX-SKI
1
2
2
2
3
3
4
5
6
6
6
6
7
7
8
8
9
9
9
10
11
11
12
12
12
12
12
13
13
14
15
15
15
15
15
15
16
16
16
16
16
16
16
16
16
16
16
16
16
17
18
18
18
18
19
19
19
19
20
21
22
22
23
24
24
25
25
25
25
26
27
28
29
30
31
32
33
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2037420 | DISTRIBUTION BOX | |
| 2 | 2197266 | ULTRASONIC SECTION SENSOR | |
| 3 | 2037422 | COIL CABLE | |
| 4 | 2037423 | COIL CABLE | |
| 5 | 2069780 | HOLDER | |
| 6 | 2069781 | HOLDER | |
| 7 | 2069783 | HOLDER | |
| 8 | 2069785 | HOLDER | |
| 9 | 2069786 | HOLDER | |
| 10 | 2071715 | HOLDER | |
| 11 | 2069792 | HOLDER | |
| 12 | 2069787 | HOLDER | |
| 13 | 2069791 | HOLDER | |
| 14 | 2069793 | HOLDER | |
| 15 | 2071720 | CROSS HANDLE | |
| 16 | 2071721 | HANDLE | |
| 17 | 2071753 | CYLINDER HEAD SCREW | |
| 18 | 2071759 | hex bolt | |
| 19 | 2071755 | hex bolt | |
| 20 | 2039315 | HOLDER | |
| 21 | 2039308 | HOLDER | |
| 22 | 9512300912 | SCREW | |
| 23 | 4602427956 | SHEET | |
| 24 | 9516390931 | SCREW | |
| 25 | 9500170125 | DISC | |
| 26 | 2070605 | SHEET | |
| 27 | 2039316 | HOLDER | |
| 28 | 2039310 | HOLDER | |
| 29 | 2057729 | SHEET | |
| 30 | 2065906 | SHEET | |
| 31 | 2460770015 | CABLE 2,5M | |
| 32 | 2471600006 | CARRYING CASE | |
| 33 | 2041625 | QUICK START GUIDE | |
| 35 | 9516460931 | SCREW |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
