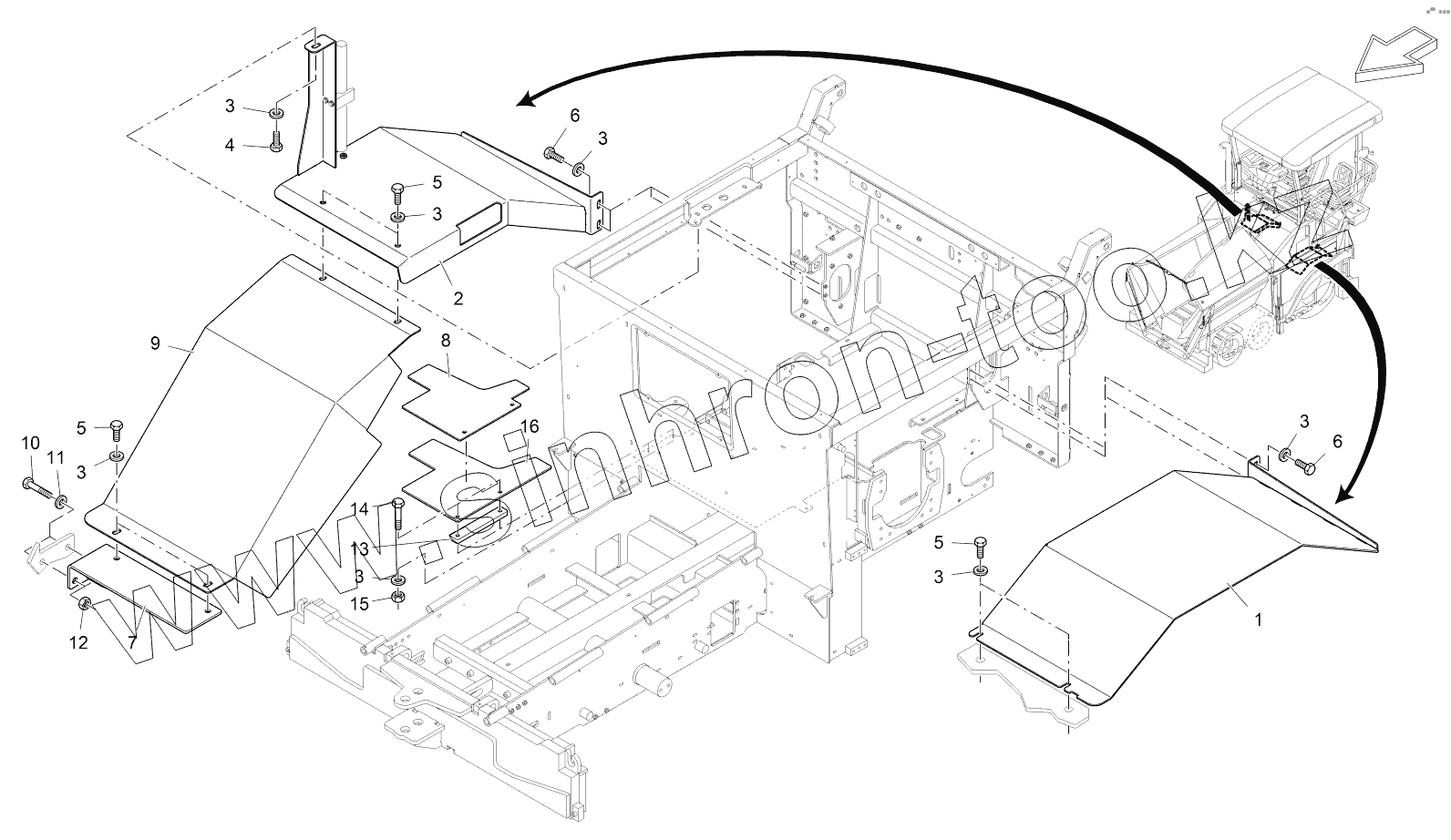

Каталог запасных частей к технике: VOGELE SUPER 1303-2. WHEEL COVER

Тип техники

Марка

Модель

Схема

1

2

3

3

3

3

3

3

3

3

3

3

3

3

3

3

3

3

3

3

3

3

3

4

5

5

5

5

5

5

6

6

7

8

9

10

11

12

13

14

15

16

Позиция на иллюстрации	Заводской номер детали		Название детали
1	2071184		PROTECTIVE PLATE, LEFT
2	2071484		PROTECTIVE PLATE, RIGHT
3	9500847349		WASHER
3	9500847349		WASHER
3	9500847349		WASHER
4	9508160933		SCREW
5	9508200933		SCREW
5	9508200933		SCREW
6	9508250933		SCREW
7	2101795		METAL PLATE
8	2102420		METAL PLATE
9	2101821		METAL PLATE
10	9512420933		SCREW
11	9501307349		WASHER
12	9500120934		NUT
13	2111465		METAL PLATE
14	9508320933		SCREW
15	9500080934		NUT
16	2111458		METAL PLATE

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
